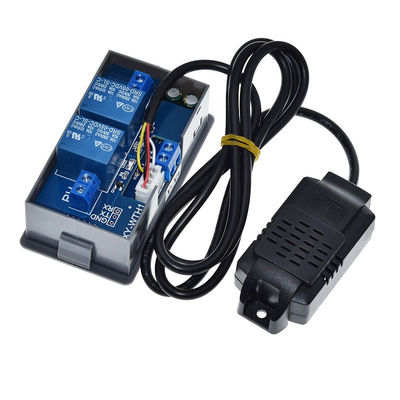

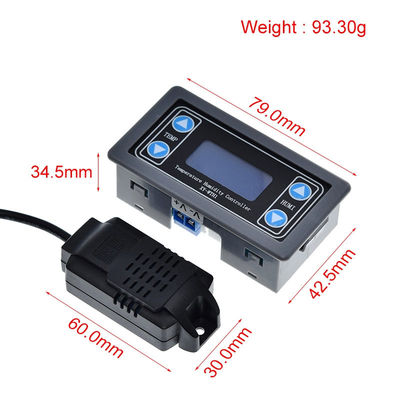

10A الرقمية جهاز التحكم بدرجة الحرارة والرطوبة SHT20 تيار مستمر 6 فولت-30 فولت عالية الدقة

XY-WTH1 وحدة التحكم في درجة الحرارة والرطوبة شاشة ديجيتال عالية الدقة كلمة مزدوجة الإخراج التلقائي لوحة التحكم في درجة الحرارة والرطوبة الثابتة المنتج يعتمد رقاقة من الدرجة الصناعية ، مستشعر درجة الحرارة والرطوبة SHT20 عالي الدقة.

وظيفة
ميزات المنتج نوعان رئيسيان من التصنيف: وظائف درجة الحرارة والرطوبة؛
وظيفة درجة الحرارة هي كما يلي
1. التحديد التلقائي لوضع العمل:
النظام تلقائيًا وفقًا لدرجة حرارة التشغيل/الإيقاف، وتحديد وضع العمل
درجة حرارة البدء > إيقاف درجة الحرارة، وضع التبريد "C"
درجة حرارة البداية < درجة حرارة التوقف، وضع التسخين "H

2. وضع التبريد:
عندما تكون درجة الحرارة 2 تبدأ درجة الحرارة، توصيل التتابع، تشغيل الضوء الأحمر، تبدأ معدات التبريد في العمل،
عندما تتوقف درجة الحرارة عن درجة الحرارة، ينفصل التتابع، وينطفئ الضوء الأحمر، وتتوقف معدات التبريد عن العمل؛

3. وضع التدفئة:
عندما تبدأ درجة الحرارة في درجة الحرارة، يبدأ توصيل التتابع، ومصباح LED باللون الأحمر، وتبدأ معدات التسخين في العمل؛
عندما تكون درجة الحرارة 2 توقف عن درجة الحرارة، افصل التتابع، ينطفئ الضوء الأحمر، وتتوقف معدات التسخين عن العمل؛

4. وظيفة تصحيح درجة الحرارة OFE(-10.0~10°C):
النظام يعمل لفترة طويلة وقد يكون متحيزا، ومن خلال هذه الوظيفة تصحيح درجة الحرارة الفعلية = درجة حرارة القياس + قيمة المعايرة

كيفية ضبط درجة حرارة البدء/الإيقاف:
1. في واجهة التشغيل، اضغط لفترة طويلة على مفتاح "TM+" لأكثر من 3 ثوانٍ، في واجهة إعدادات درجة الحرارة لبدء التشغيل، ويمكن تعديله بواسطة مفتاح TM+ TM، ليتم تعديله.في انتظار الخروج التلقائي والحفظ لمدة 6 ثوانٍ ،
2. في واجهة التشغيل، اضغط لفترة طويلة على مفتاح 'TM-' لأكثر من 3 ثوانٍ، في واجهة إعدادات درجة حرارة التوقف، ويمكن تعديله بواسطة مفتاح TM+ TM، ليتم تعديله بعد المعلمات، في انتظار الخروج التلقائي لمدة 6 ثوانٍ وحفظه؛

وظيفة الرطوبة على النحو التالي

1. التحديد التلقائي لوضع العمل:
النظام تلقائيًا وفقًا لرطوبة البدء/الإيقاف، حدد وضع العمل: بدء الرطوبة> إيقاف الرطوبة، وضع إزالة الرطوبة 'D'
بدء الرطوبة < إيقاف الرطوبة، وضع الترطيب 'E!

2. وضع إزالة الرطوبة:
عندما تكون الرطوبة> تبدأ الرطوبة، وتوصيل التتابع، ومصباح LED أخضر، وتبدأ معدات إزالة الرطوبة في العمل؛
عندما تتوقف الرطوبة عن الرطوبة، يتم فصل التتابع، وينطفئ الضوء الأخضر، وتتوقف معدات إزالة الرطوبة عن العمل؛

3. وضع الترطيب:
عندما تبدأ الرطوبة في الرطوبة، يبدأ توصيل التتابع، ويضيء الضوء الأخضر، وتبدأ معدات الترطيب في العمل؛
4. وظيفة تصحيح الترطيب RH (-10.0~10%)
يعمل النظام لفترة طويلة وقد يكون متحيزاً، ومن خلال هذه الوظيفة تصحيح الرطوبة الفعلية = قياس الرطوبة + قيمة المعايرة:

كيفية ضبط بداية/إيقاف الرطوبة:
1. في واجهة التشغيل، يمكن تعديل مفتاح "RH+" لفترة طويلة لأكثر من 3 ثوانٍ، في واجهة إعدادات الرطوبة في البداية، بواسطة مفتاح RH + RH، ليتم تعديله.في انتظار الخروج التلقائي والحفظ لمدة 6 ثوانٍ ،
2. في واجهة التشغيل، يمكن تعديل مفتاح RH-' بالضغط لفترة طويلة لأكثر من 3 ثوانٍ، في واجهة إعدادات إيقاف الرطوبة، بواسطة مفتاح RH+ RH-، ليتم تعديله بعد المعلمات، في انتظار الخروج التلقائي لمدة 6 ثوانٍ وحفظه.

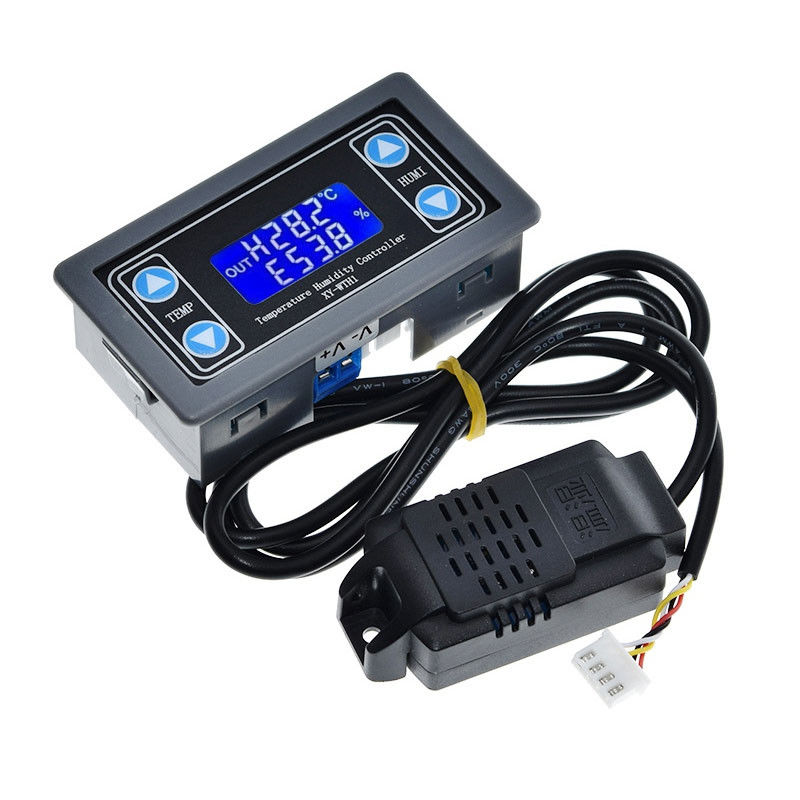

وصف واجهة التشغيل:
يوضح وضع العمل أن الوضع الحالي ("H/C"، E/d") سيتم مزامنته في الجزء الأمامي من درجة الحرارة/الرطوبة، عند اكتمال ضبط درجة الحرارة/الرطوبة وإيقاف درجة الحرارة/الرطوبة.
أي توصيل مرحل، الزاوية العلوية اليسرى من واجهة العرض "خارج"، إذا كان توصيل مرحل درجة الحرارة، فإن وضع عمل درجة حرارة العرض الوامض "H/Cلإظهار التذكيرات؛ إذا كان توصيل مرحل الرطوبة، ثم وامض عرض الرطوبة وضع العمل "E/d "، للتذكير؛

كيفية تمكين/تعطيل التتابع:
في واجهة التشغيل، اضغط لفترة قصيرة على مفتاح TM-، وقم بتمكين/تعطيل مرحل درجة الحرارة (ON: تمكين OFF: تعطيل)، والعودة إلى واجهة التشغيل، إذا تم تعطيل مرحل درجة الحرارة، يومض رمز درجة الحرارة '' للتذكير.
في واجهة التشغيل، اضغط لفترة قصيرة على مفتاح "RH-"، وقم بتمكين/تعطيل مرحل الرطوبة (تشغيل: تمكين إيقاف: تعطيل)، والعودة إلى واجهة التشغيل، إذا تم تعطيل مرحل الرطوبة، يومض رمز الرطوبة %، كتذكير .
التحكم التسلسلي (مستوى TTL)
معدل الباود: 9600 بت في الثانية بت البيانات: 8
بتات التوقف: 1crc: لا شيء
التحكم في التدفق: لا يوجد
وصف كمد
ابدأ بدء تحميل البيانات
إيقاف إيقاف تحميل البيانات
قراءة قراءة الإعداد المعلمة
T: تمكين تتابع درجة الحرارة
T:OFF تعطيل تتابع درجة الحرارة
H: تمكين مرحل الرطوبة
H:OFF تعطيل مرحل الرطوبة
TS:XX.X ضبط درجة حرارة البداية (-20.0~60.0)
TP:XX.X ضبط درجة حرارة التوقف (-20.0~60.0)
HS:XX.X ضبط رطوبة البداية (00.0~100.0)
HP:XX.X ضبط إيقاف الرطوبة (00.0~100.0)
TC:XX.X ضبط معايرة درجة الحرارة (-10.0~10.0)
HC:XX.X ضبط معايرة الرطوبة (-10.0~10.0)

وصف تنسيق تحميل بيانات درجة الحرارة والرطوبة:
تنسيق درجة الحرارة: وضع التشغيل (H/C)، قيمة درجة الحرارة، حالة تتابع درجة الحرارة؛

تنسيق الرطوبة: وضع التشغيل (E/D)، قيمة الرطوبة، حالة تتابع الرطوبة؛

H,20.5°,CL: وضع تشغيل التسخين، درجة الحرارة الحالية 20.5 درجة. حالة فصل مرحل درجة الحرارة،
D,50.4%,OP: وضع عمل إزالة الرطوبة، الرطوبة الحالية 50.4%، اتصال مرحل الرطوبة؛
