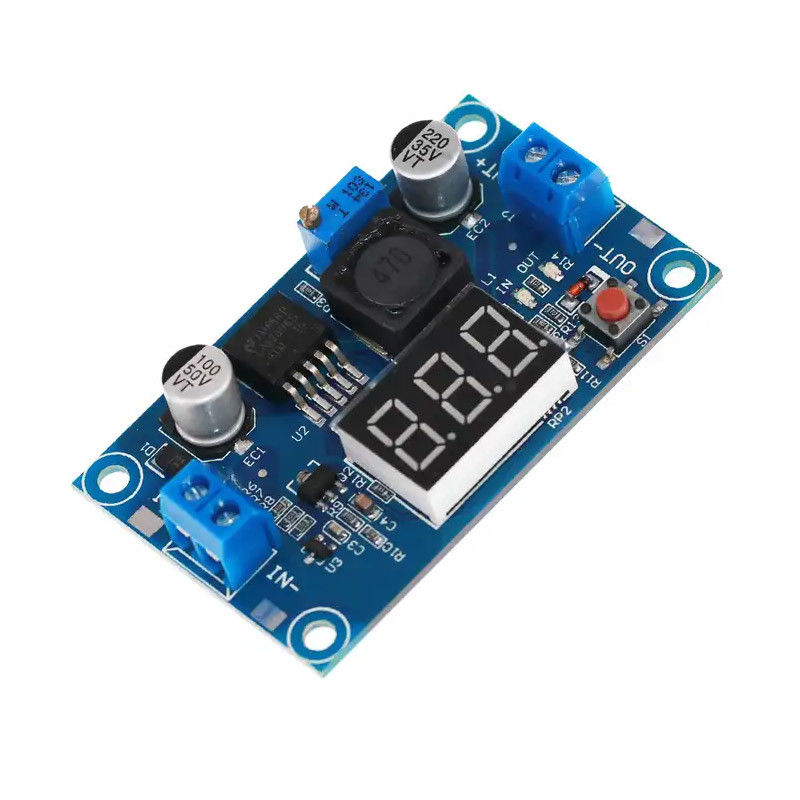

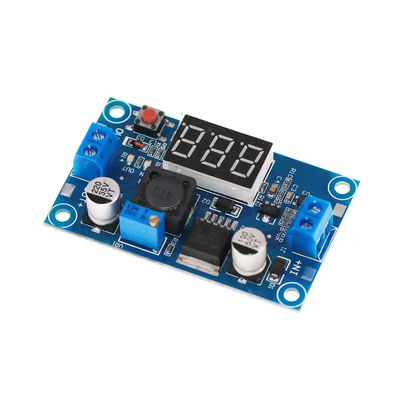

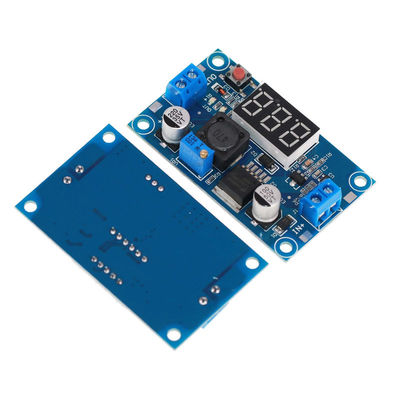

وحدة LM2596 في السوق لا تحتوي على حماية من ماس كهربائى للإخراج، وإخراج ماس كهربائى، والوحدة تالفة على الفور، وقدرة الإخراج الحالية أقل من 1.8 أمبير.تستخدم هذه الوحدة LM2596 الأصلية، شريحة كبيرة، سطح بلوري، حماية من ماس كهربائى للإخراج، تيار عالي 3A.
أبرز الوحدة:1. سعر مريح، تصميم ذكي وإنساني، فعال من حيث التكلفة!2. الفولتميتر الموجود على متن الطائرة، يمكن معايرة الفولتميتر ذاتيًا، ولن تكون هناك مشكلة في الفولتميتر!
أداء الوحدة وخصائصها:
● مزود بشاشة عرض الفولتميتر ومعايرة الفولتميتر الذاتية.باستخدام معالج دقيق للجهد أكثر تقدمًا، خطأ الفولتميتر ± 0.05 فولت، النطاق 0 ~ 40 فولت.(لضمان دقة الفولتميتر، يرجى التأكد من أن جهد الإدخال أعلى من 4.5 فولت)
● المس المفتاح لتبديل قياس جهد الإدخال أو الإخراج، ويوجد مؤشر لإظهار الجهد الذي يتم قياسه، وحفظ الإعداد، حتى لو تم إيقاف تشغيل الطاقة والبدء مرة أخرى.
● يمكن إغلاق الفولتميتر، عندما لا تكون هناك حاجة للمس الزر الأيسر يمكن تحقيقه بسهولة.
● مع أطراف الأسلاك، لا يمكن أيضًا استخدام أي مكواة لحام، والحفاظ على نقاط توصيل أسلاك اللحام.
● جهد الإدخال 4.0 ~ 40 فولت.(يجب أن يكون جهد الإدخال أعلى بمقدار 1.5 فولت من جهد الخرج)
● نطاق الجهد الناتج قابل للتعديل 1.25 فولت ~ 37 فولت قابل للتعديل المستمر.(يجب أن يكون جهد الإدخال أعلى بمقدار 1.5 فولت من جهد الإخراج)
● تيار الخرج 3 أمبير، يوصى باستخدامه ضمن 2.0 أمبير، يحتاج التيار الكبير إلى تعزيز تبديد الحرارة.
● انتاج الطاقة 20W، أكثر من 15W، يرجى تعزيز تبديد الحرارة.
● كفاءة تحويل عالية، متوسط 88% (الكفاءة والمدخلات، جهد الخرج، التيار، فرق الضغط)
● مع حماية الاتصال العكسي، لا يحترق الاتصال العكسي
● مع الحماية من الحرارة الزائدة ووظيفة حماية الدائرة القصيرة
● المقاس 6.1*3.4*12 سم (الطول * العرض * الارتفاع)
● الوزن: 22 جرام
نطاق التطبيق:يمكن استخدام هذه الوحدة في جهد الإدخال أعلى من جهد الخرج في مجال التنحي، مثل البطارية، ومحول الطاقة، ومصدر طاقة منظم الجهد القابل للتعديل DIY، ومقياس قلم السيارة 24 فولت، ومصدر الطاقة هذا، وتنحي المعدات الصناعية، 12 فولت إلى 3.3 فولت، 12 فولت إلى 5 فولت، 24 فولت إلى 5 فولت، 24 فولت إلى 12 فولت، 36 فولت إلى 24 فولت، إلخ.
طريقة المعايرة الذاتية للفولتميتر على متن الطائرة:
1. عندما يعرض الفولتميتر الموجود على اللوحة جهد الخرج، اضغط لفترة طويلة على الزر الموجود على اليمين لمدة ثانيتين ثم حرره.وميض الفولتميتر ومؤشر جهد الخرج "OUT" بشكل متزامن، ثم أدخل وضع تعديل جهد الخرج؛وبالمثل، عندما يعرض الفولتميتر جهد الدخل، اضغط لفترة طويلة على الزر الموجود على اليمين لمدة ثانيتين ثم حرره.يومض الفولتميتر ومؤشر جهد الإدخال "IN" بشكل متزامن، ثم يدخل في وضع تعديل جهد الإدخال.
2. اضغط على الزر الأيمن، ويزيد الجهد بمقدار وحدة واحدة؛اضغط على الزر الأيسر، وانخفاض الجهد بمقدار وحدة واحدة؛نظرًا لأن قيمة الجهد للوحدة أقل من 0.1 فولت، لذلك تحتاج إلى الضغط 1-5 مرات لرؤية الفولتميتر يتغير بمقدار 0.1 فولت، يعتمد المفتاح المستمر المحدد عدة مرات على قيمة جهد العرض الحالي، كلما زاد العرض الحالي الجهد، وعدد مرات أقل للضغط؛
3. بعد اكتمال ضبط الجهد، اضغط على الزر الموجود على اليمين لمدة ثانيتين ثم حرره.في هذا الوقت، يمكنك الخروج من وضع معايرة الجهد.ملاحظة: بهذه الطريقة، تحتاج فقط إلى المعايرة مرة واحدة للحصول على قيمة الجهد في نطاق الجهد بأكمله.تم تصميم هذه الوظيفة لتلبية متطلبات الدقة العالية لديك، فلا تتردد في استخدامها.
