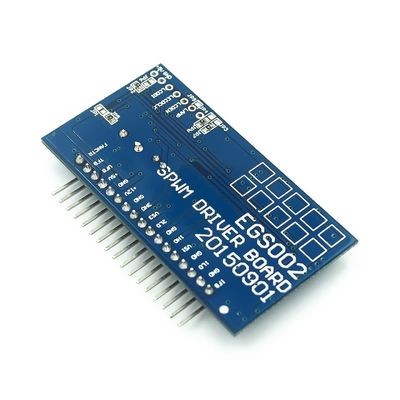

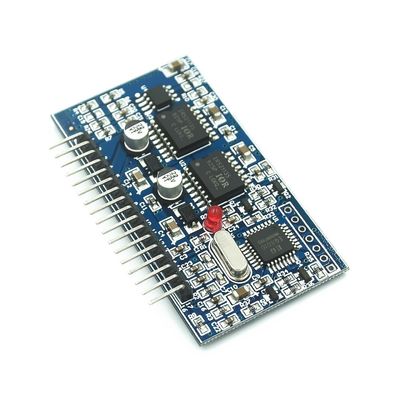

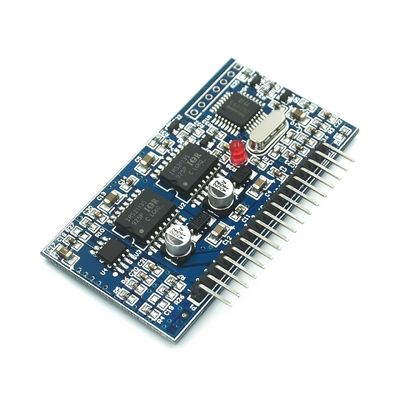

DC-DC DC-AC نقية شرط لموجة العاكس مولد SPWM دفعة لوحة للقيادة EGS002 EG8010 وحدة امدادات الطاقة

• EG8010 عبارة عن وظيفة رقمية جيدة جدًا توفر التحكم في الوقت الميت لشريحة مولد العاكس لموجة جيبية نقية
• يستخدم في هيكل تحويل الطاقة DC-DC-AC ثنائي المرحلة أو محول تردد الطاقة DC-AC أحادي المرحلة، بنية Boost، مذبذب بلوري خارجي 12 ميجاهرتز، لتحقيق دقة عالية
• التشوه التوافقي صغير جدًا، 50 هرتز أو 60 هرتز عاكس موجة جيبية نقية ASIC.
• تستخدم الشريحة تقنية CMOS، والتكامل الداخلي لمولد جيب SPWM، ودائرة التحكم في الوقت الميت، ونطاق العامل المضاعف، ودائرة البدء الناعمة، ودائرة الحماية، وواجهة الاتصال التسلسلية RS232 ووحدة تشغيل LCD التسلسلية 1602 وظيفة.

سمات:

• مصدر طاقة واحد 5 فولت

• مجموعة 4 دبوس من تردد إخراج موجة جيبية نقية:

• موجة جيبية نقية 50 هرتز من التردد الثابت 60 هرتز موجة جيبية نقية من التردد الثابت 0-100 هرتز

• تردد موجة جيبية نقية قابل للتعديل 0-400 هرتز تردد موجة جيبية نقية قابل للتعديل

• تعديل أحادي القطب وثنائي القطب

• يأتي مع التحكم في النطاق الميت، دبوس 4 للوقت الميت:

• 300nS الوقت الميت 500nS الوقت الميت 1.0uS الوقت الميت 1.5uS الوقت الميت

• مذبذب كريستال خارجي 12 ميجاهرتز

• تردد الناقل PWM 23.4 كيلو هرتز

• الجهد والتيار وردود الفعل على درجة الحرارة في الوقت الحقيقي

• حماية من الجهد الزائد والجهد المنخفض والتيار الزائد وارتفاع درجة الحرارة

• دبوس وضع التشغيل الناعم يحدد وقت الاستجابة 1S

• الاتصال التسلسلي لضبط جهد الخرج والتردد والمعلمات الأخرى

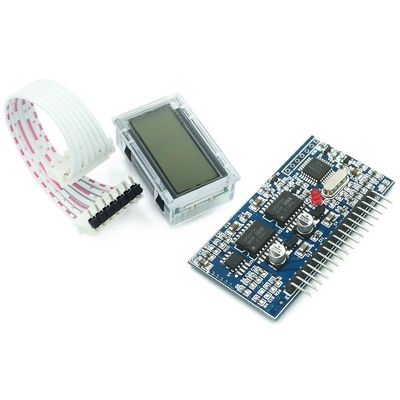

• تعرض وحدة LCD التسلسلية الخارجية 1602 العاكس

• الجهد والتردد ودرجة الحرارة والمعلومات الحالية

التطبيقات:

• عاكس موجة جيبية نقية أحادية الطور

• العاكس الكهروضوئية

• عاكس طاقة الرياح

• نظام UPS لإمدادات الطاقة غير المنقطعة

• نظام المولد الرقمي

• إذا السلطة

• جهاز تحكم في سرعة المحرك أحادي الطور

• العاكس أحادي الطور

• موجة جيبية باهتة

• منظم موجة جيبية

• مولد موجة جيبية
