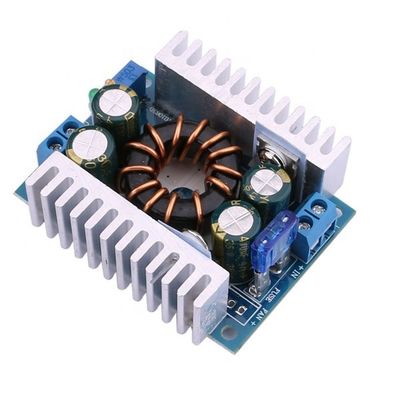

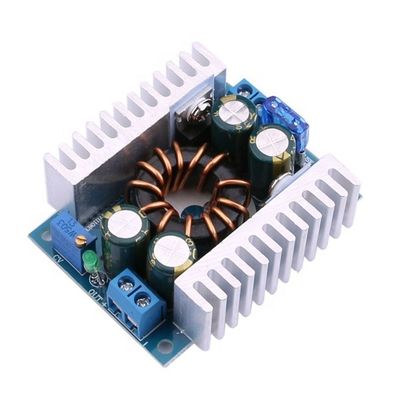

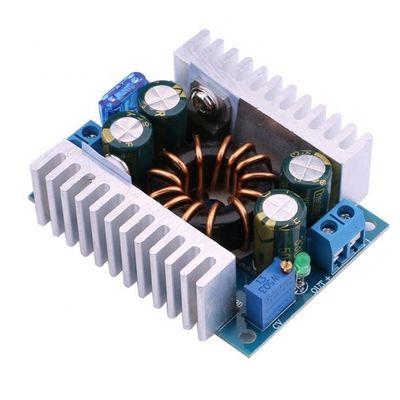

150 واط تصعيد محول 8-32 فولت 9-46 فولت عالية الطاقة تيار مستمر 12 فولت 15 فولت 19 فولت 24 فولت 36 فولت وحدة امدادات الطاقة

150 واط تصعيد محول 8-32 فولت 9-46 فولت عالية الطاقة تيار مستمر 12 فولت 15 فولت 19 فولت 24 فولت 36 فولت وحدة امدادات الطاقة

وصف المنتج:

• حجم صغير جدًا، مشعاع ألومنيوم فائق الكثافة، درجة حرارة أقل للوحدة، أكثر استقرارًا.

• إدخال اثنين 470 فائق التوهج/35 فولت، إخراج اثنين 330 فائق التوهج/50 فولت، إخراج 60 فولت لـ 220 فائق التوهج/63 فولت تحويل التيار الكهربائي مخصص مكثف منخفض المقاومة عالي التردد، بحيث يكون تموج الإخراج أقل، ضوء مؤشر العمل LED على اللوحة، يعمل بشكل أكثر سهولة.

• الاستخدام الكامل للمواد بالإضافة إلى التصميم، تصميم مجوف tePCB واحد،

• بسبب التغيرات في درجات الحرارة لأجزاء مهمة من المعلمات الناجمة عن عدم الاستقرار.

• 4 فتحات لولبية M3 على متن الطائرة لتسهيل عملية التثبيت

سمات:

• اسم الوحدة: وحدة تعزيز 150 واط
• خاصية الوحدة: وحدة التعزيز غير المعزولة (BOOST)
• جهد الإدخال: نطاقان من جهد الإدخال يمكن اختيارهما (عبر وصلة المرور الموجودة في الجزء الخلفي من PCB)
• مدخلات 8-16 فولت (لبطارية الليثيوم ذات السلسلة الثلاثة وتطبيقات 12 فولت)
• إدخال 10-32 فولت (لتطبيق نطاق جهد الإدخال الواسع)
• تيار الإدخال: 16 أمبير (كحد أقصى) أكثر من 8 أمبير، يرجى تعزيز تبديد الحرارة
• تيار التشغيل الهادئ: 15 مللي أمبير (12 فولت لتر 20 فولت)، جهد الخرج أكثر من جاو جينغ، وبالتالي سيزيد التيار
• جهد الخرج: 9-46 فولت، قابل للتعديل بشكل مستمر
• تيار الخرج: 8 أمبير، الحد الأقصى أكثر من 4 أمبير، يرجى تعزيز تبديد الحرارة (مع اختلاف ضغط الإدخال والإخراج، كلما زاد فرق الضغط، قل تيار الإخراج)
• طاقة الخرج: تبديد الحرارة الطبيعي، 90 وات، تبديد الحرارة المعزز، 150 وات
• درجة حرارة التشغيل: -40~+85 درجة (درجة الحرارة المحيطة مرتفعة جدًا، يرجى تعزيز تبديد الحرارة)
• تردد التشغيل: 150 كيلو هرتز
• كفاءة التحويل: أعلى بنسبة 95% (ترتبط الكفاءة بالإدخال والجهد الناتج والتيار وفرق الضغط)
• حماية ماس كهربائى: نعم (أدخل مصهر 15A)
• حماية الاتصال العكسي للمدخل: لا، (يرجى إدخال الصمام الثنائي في سلسلة الإدخال)
• التثبيت: 4 مسامير 3 مم
• وضع الاتصال: المحطة خالية من مخرجات اللحام، والغطاء ملحوم.(V-IN للإدخال، V-OUT للإخراج)
• حجم الوحدة: طويل 60 مم، عرض 50 مم، ارتفاع 20 مم
