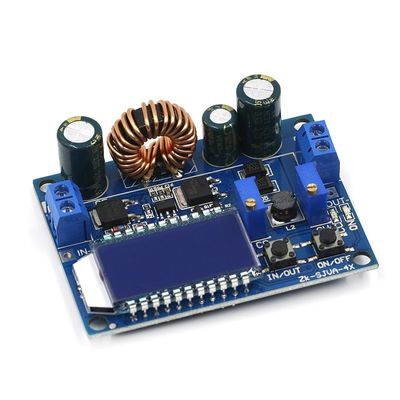

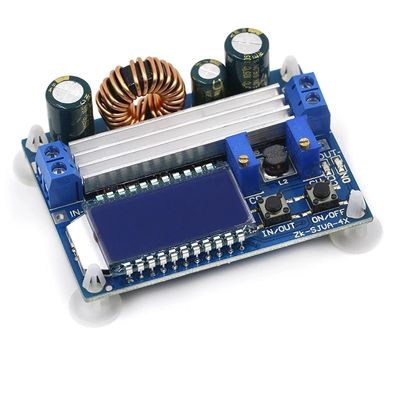

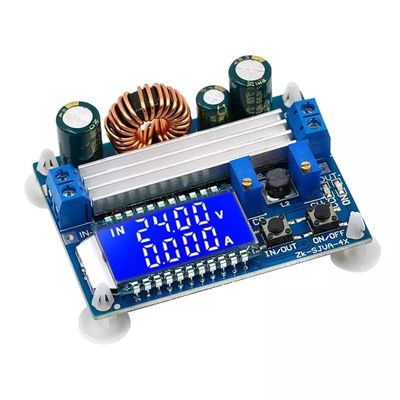

35 واط تيار مستمر شاشة الكريستال السائل الرقمية لوحة أوتوماتيكية أسفل باك دفعة محول وحدة إمدادات الطاقة

• جهد الإدخال: 5.5-30 فولت (جهد الإدخال 5 فولت، يمكنك عادةً تحقيق تعزيز الجهد، لكن قيم مقياس الجهد والتيار ليست دقيقة؛ أقل من 4.7 فولت، حماية من الجهد المنخفض)
• جهد الخرج: 0.5-30 فولت
• تيار الإخراج: عمل مستقر طويل الأمد في 3A، يمكن أن تصل الحرارة إلى 4A
• طاقة الخرج: تبريد طبيعي 35 وات، تبديد الحرارة لتعزيز 50 وات
• دقة عرض الجهد: 0.05 فولت
• دقة العرض الحالية: 0.005A
• كفاءة التحويل: حوالي 88%
• بداية ناعمة: نعم (قوي جدًا عند بدء التحميل، قد يفشل بدء التشغيل)
• حماية عكسية للمدخل: نعم
• إخراج مضاد للتسلل: نعم
• حماية ماس كهربائى: نعم
• تردد العمل: 180 كيلو هرتز
• الحجم: 6.6*4.8 سنتيمتر/2.6*1.89 بوصة

وصف الوظيفة:

• تحتوي الوحدة على زرين للداخل/الخارج، للتشغيل/الإيقاف: زر للداخل/الخارج لتبديل جهد الإدخال وعرض جهد الإخراج، اضغط لفترة طويلة لتبديل عرض طاقة الإخراج الحالي؛تشغيل/إيقاف تشغيل زر التحكم في الإخراج أو إيقاف تشغيله، الضغط لفترة طويلة على ضبط الطاقة على حالة الإخراج الافتراضية قيد التشغيل أو إيقاف التشغيل.

• CC هو مقياس جهد الإعداد الحالي، دوران في اتجاه عقارب الساعة، يمكن أن يزيد من التيار المحدد، عندما يصل تيار الحمل إلى التيار المحدد، أدخل الحالة الحالية الثابتة، يضيء مؤشر التيار المستمر CC (أحمر) ؛السيرة الذاتية الصحيحة هي مقياس الجهد لإعداد الجهد، والدوران في اتجاه عقارب الساعة، يمكن أن يزيد من جهد الخرج.مؤشر التشغيل هو مؤشر حالة الإخراج، عندما يكون جهد الإخراج قيد التشغيل، وإلا فإنه متوقف.

كيف تستعمل:

تستخدم كوحدة عادية لتعزيز الجهد مع إمكانية الحماية من التيار الزائد

• اضبط مقياس جهد الجهد الثابت CV بحيث يصل جهد الخرج إلى الجهد الذي تريده.
• قم بقياس تيار الدائرة القصيرة الناتج بمقياس تيار 10 أمبير (قم بتوصيل سلكي الاختبار مباشرة إلى نهاية الإخراج)، واضبط مقياس جهد التيار المستمر CC لجعل تيار الإخراج يصل إلى قيمة الحماية من التيار الزائد المحددة مسبقًا.(على سبيل المثال، إذا كانت القيمة الحالية المعروضة بواسطة المقياس المتعدد هي 2A، فإن الحد الأقصى للتيار سيصل فقط إلى 2A عند استخدام الوحدة. عندما يصل التيار إلى 2A، يضيء مصباح LED للجهد الثابت الأحمر والتيار المستمر، وإلا فسيتم إيقاف تشغيل LED )

حذر:عند الاستخدام في هذه الحالة، سيكون هناك انخفاض في الجهد بمقدار 0 ~ 0.2 فولت بسبب مقاومة أخذ العينات الحالية عند الإخراج.في الوقت نفسه، سيكون لوصلات الإدخال والإخراج انخفاض معين في الجهد الخطي، وهذه ظاهرة طبيعية!

يستخدم كشاحن بطارية بدون الوظيفة الحالية الثابتة للوحدةلا يمكن استخدامها لشحن البطارية، وذلك بسبب قوة البطارية وانخفاض ضغط الشاحن بشكل كبير، مما يؤدي إلى أن تيار الشحن كبير جدًا، مما يتسبب في تلف البطارية، لذا بداية استخدام البطارية للشحن ذو التدفق المستمر، عندما يتحول الشحن إلى حد معين تلقائيًا إلى شحن الجهد المستمر.

• حدد جهد التعويم وتيار الشحن الذي تحتاج إلى بطارية قابلة لإعادة الشحن من أجله (إذا كانت معلمة بطارية الليثيوم 3.7 فولت / 2200 مللي أمبير، فإن جهد التعويم هو 4.2 فولت والحد الأقصى لتيار الشحن هو 1C، أي 2200 مللي أمبير)
• في حالة عدم التحميل، يقيس المقياس المتعدد جهد الخرج ويضبط مقياس جهد الجهد الثابت بحيث يصل جهد الخرج إلى جهد التعويم.(إذا كانت بطارية الليثيوم 3.7 فولت مشحونة، فاضبط جهد الخرج إلى 4.2 فولت)
• قم بقياس تيار الدائرة القصيرة الناتج بمقياس تيار 10 أمبير (قم بتوصيل سلكي الاختبار مباشرةإلى الإخراجصالة)

وضبط مقياس الجهد الحالي الثابت بحيث يصل تيار الإخراج إلى قيمة تيار الشحن المحددة مسبقًا؛

• قم بتوصيل البطارية والشحن.
• (الخطوات 1 و2 و3 هي كما يلي: مصدر طاقة إنهاء الإدخال، والإخراج غير متصل بحمل البطارية)
• تستخدم كوحدة تشغيل تيار مستمر LED
• (1) تأكد من أنك بحاجة إلى تشغيل تيار تشغيل LED والحد الأقصى لجهد التشغيل؛
• (2) في ظل ظروف عدم التحميل، يقيس المقياس المتعدد جهد الخرج ويضبط مقياس جهد الجهد الثابت بحيث يصل جهد الخرج إلى أقصى جهد تشغيل لمصباح LED.
• (3) مع قياس تيار متعدد 10A لتيار الدائرة القصيرة، مع ضبط مقياس الجهد الحالي الثابت بحيث يصل تيار الإخراج إلى تيار التشغيل LED المحدد مسبقًا؛
• (4) متصل بجهاز اختبار LED.
• (الخطوات 1 و2 و3 هي كما يلي: قم بإدخال الطاقة وإخراج مؤشر LED بدون تحميل.
