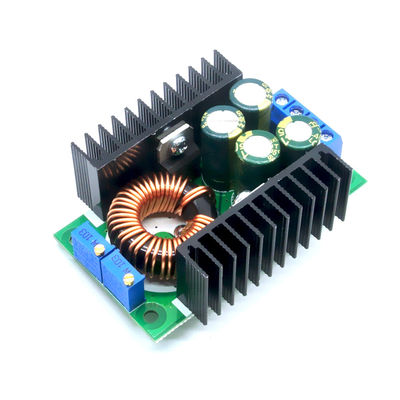

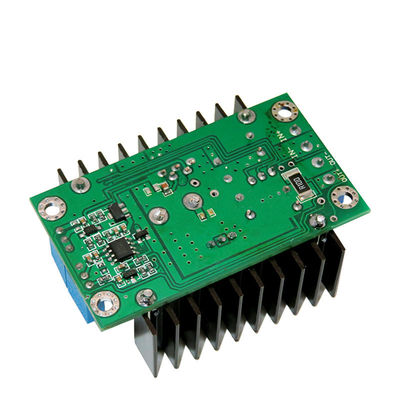

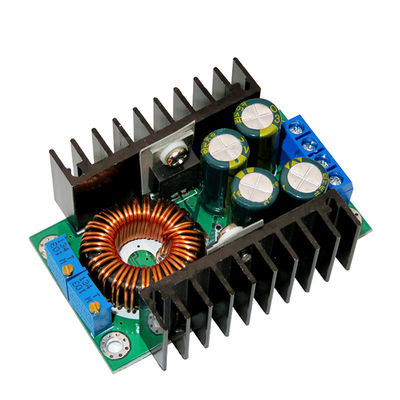

300 واط 9A تيار مستمر التنحي وحدة 5-40 فولت 1.2-35 فولت قابل للتعديل محول فرق الجهد وحدة امدادات الطاقة

• خصائص الوحدة: تيار ثابت غير معزول، وحدة شحن وحدة الجهد المستمر (CC CV).
• جهد الإدخال: تيار مستمر 7-32 فولت
• جهد الخرج: (1) تيار مستمر 0.8-28 فولت قابل للتعديل بشكل مستمر.(2) الإخراج الثابت: اختر بين 0.8 فولت-28 فولت
• تيار الخرج: 8 أمبير (عندما تتجاوز درجة حرارة أنبوب الطاقة 65 درجة، يرجى إضافة مروحة تبريد)
• النطاق الحالي المستمر: 0.2-8A (قابل للتعديل)
• تيار المصباح الدوار: القيمة الحالية الثابتة * (0.1)، قم بتشغيل المصباح الحالي وربط القيمة الثابتة،
• مثل القيمة الحالية الثابتة هي 3A، يتم ضبط تيار المصباح على تيار ثابت هو 0.1 مرة (0.1 * 3A = 0.3A).
• أدنى ضغط: 1 فولت
• طاقة الإخراج: الطاقة القصوى حوالي 300 واط
• كفاءة التحويل: تصل إلى حوالي 95%
• تردد التشغيل: 300 كيلو هرتز
• تموج الإخراج: عرض النطاق الترددي 20M
• إدخال 24 فولت إخراج 12 فولت 5A تموج حوالي 50 مللي فولت (باستثناء الضوضاء)
• حماية ماس كهربائى الناتج: نعم، تيار مستمر
• حماية القطبية العكسية للمدخل: لا يوجد
• الأسلاك: المحطة
• تيار عدم التحميل: 20 مللي أمبير نموذجي (مفتاح 24 فولت 12 فولت)
• تنظيم الحمل: ± 1% (ثابت)
• تنظيم الجهد: ± 1%
• سرعة الاستجابة الديناميكية: 5% 200uS
• اتجاه التعديل: في اتجاه عقارب الساعة (زيادة)، عكس اتجاه عقارب الساعة (تقليل)،
• يتم استخدام مقياس الجهد (CV) المغلق لجهد الإدخال لتنظيم الجهد، ويستخدم مقياس الجهد (CC)
• مغلق لجهد الخرج يستخدم لتنظيم التيار (CC)
• درجة حرارة التشغيل: درجة صناعية (-40 درجة مئوية إلى +85 درجة مئوية) (يرجى ملاحظة الاستخدام الفعلي لدرجة حرارة أنبوب الطاقة، وتعزيز الحرارة المرتفعة)
• المؤشر: مؤشر مزدوج اللون، ضوء مؤشر الشحن أحمر، الضوء الأخضر يعني أنه مشحون بالكامل (لا يوجد حمل أخضر)
• الحجم (تقريبًا): 65 × 47 × 22 ملم (الطول × العرض × الارتفاع)
• دقة التيار المستمر ودرجة الحرارة: في الاختبار الفعلي، تتراوح درجة حرارة الوحدة من 25 درجة
• إلى 60 درجة، تغيير القيمة الحالية الثابتة أقل من 5% (القيمة الحالية الثابتة 5A)
• دقة التيار المستمر ودرجة الحرارة: في الاختبار الفعلي، درجة حرارة الوحدة من 25 درجة إلى 60 درجة، تغيير قيمة التيار الثابت أقل من 5% (قيمة تيار ثابتة 5A)
• حماية ماس كهربائى للإخراج: نعم، تيار مستمر (القيمة الحالية الثابتة للإعداد الحالي)
• حماية التوصيل العكسي للمدخل: لا
• الإخراج يمنع التدفق العكسي: لا
• طريقة الأسلاك: موصل الأمفينول

سمات:

• تيار المصباح الثابت هو 0.1 مرة من القيمة الحالية

• (يستخدم لتحديد ما إذا كانت البطارية مشحونة بالكامل عند الشحن).

• مصنوع من معيار IC مخصص ومقاوم استشعار تيار عالي الدقة، مما يثبت أنه أكثر استقرارًا

• تيار مستمر، (عندما يكون التيار المستمر من 20 درجة مئوية إلى 100 درجة مئوية 1A، تكون درجة الحرارة أقل من 1%).

• مناسبة بشكل خاص لسائق LED.

• تيار الإخراج العالي، يمكن أن يصل تيار الإخراج الأقصى إلى 8A.

• أربعة سعة عالية التردد، يمكن أن تقلل من تموج الإخراج، وتعزز استقرار العمل.

• تصميم بالوعة الحرارة المزدوجة.MOS شوتكي ديود بالوعة الحرارة المستقلة، والتي تبديد الحرارة جيدة،

• ولن تؤثر على بعضها البعض.

• باستخدام قلب Sendust كبير الحجم وأسلاك نحاسية نقية مزدوجة، يعمل على تحسين كفاءة العمل وتقليل الحمى.

• 3296 مقياس الجهد المتعدد، الجهد العالي الدقة والتنظيم الحالي، استقرار جيد.

• مصباح مزدوج اللون، حالة العمل تكون واضحة في لمحة

• الجهد والتيار قابلان للتعديل، وهو تأثير جيد.

التطبيقات:

• محرك LED عالي الطاقة.
• شحن بطارية الليثيوم (أو مراكم الرصاص).
• مصدر طاقة مثبت على السيارة.
• إمدادات الطاقة لنظام الجهد المنخفض.
• شحن البطارية 6 فولت، 12 فولت، 14 فولت، 24 فولت.
• مصدر طاقة للكمبيوتر المحمول على متن الطائرة.
• تنظيم إمدادات الطاقة.
• نظام إمدادات الطاقة ذات الجهد المنخفض.
