وحدة تحكم النافذة العالمية CA-888 وحدة إمدادات الطاقة للفيديو LCD
وصف المنتج:
النموذج: CA-888

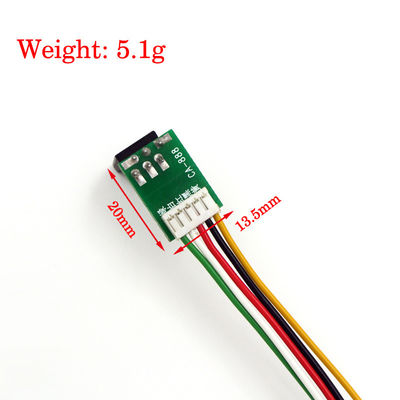

الحجم: 19.5*13.5ملم
استخدامات: لحل مشاكل صيانة إمدادات الطاقة في شاشة LCD من 15 إلى 21 بوصة تلف لوحة الطاقة LCD نسبة كبيرة.تلف المقاومة العينة هو الأكثر شيوعا، بسبب أنماط هذه المكونات،التنوع،غالباً لأن لا توجد أجزاء احتياطية متطابقة،ولا يمكن إصلاحها.يجب أن تكون الغالبية العظمى من احتياجات العميل لتطوير صديق من وحدات إمدادات الطاقة LCD للأغراض العامة.
الموديل لديه: الأسلاك بسيطة، سهلة التثبيت، توفير الوقت، تحسين نسبة نجاح الصيانة وهلم جرا.قد ترغب في النظر في تطوير هذا تحت وحدة إمدادات الطاقة الشاملة.

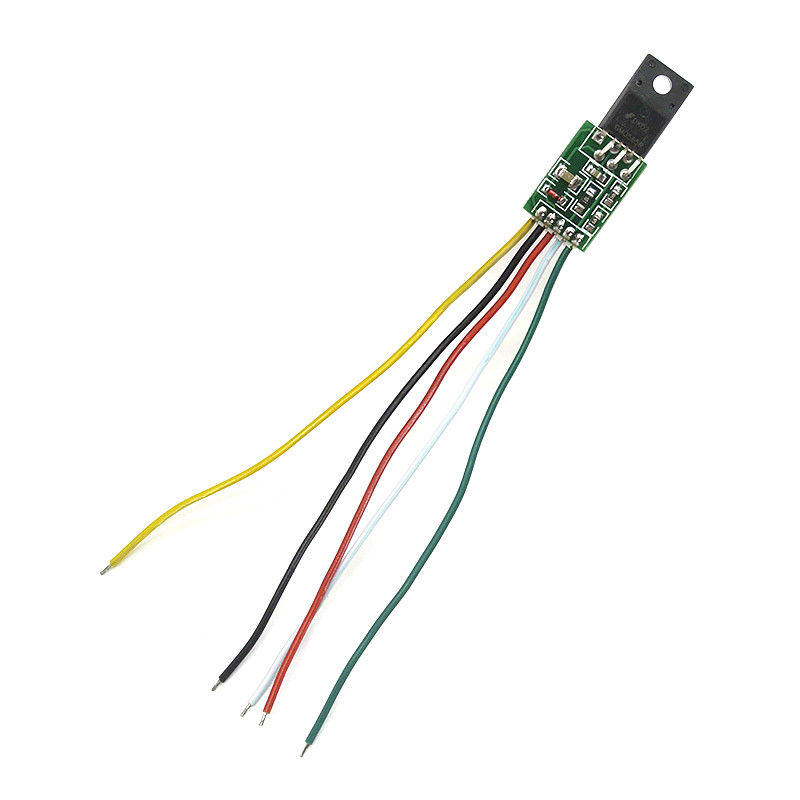

تعريف الدبوس
الخط الأصفر القدم: DRAIN، جانب التحكم في الطاقة، ثم الطاقة الأصلية عالية الطاقة MOS إمدادات الطاقة D-قطب.عادة وسط أقدام أنبوب مفتاح الطاقة
الخط الأسود أو خط مسحوق: GND، وحدة الأرض 300v، ثم مكثف السلبي، يمكن أن يكون نفس الخط.
الخط الأحمر: VCC، جانب إمدادات الطاقة للوحدة، ثم مكثف المكيفات المكافحة للطاقة بعد إيجابية،إمدادات الطاقة المستمرة، والجهد بين 12-18V.
الخط الأبيض: FB، ردود الفعل الجهد، ثم optocoupler 4 أقدام، يرجى التحقق من optocoupler 3 أقدام الحرارة، وليس الحرارة، ثم وضع optocoupler قصيرة إلى الأرض الساخنة،في حين أن الدائرة المحيطية 4 دبوس انقطعت.
الخط الأخضر قدم: بدء البدء دبوس، ثم +300 فولت مكثف إيجابية
استخدام:
إزالة رقاقة إمدادات الطاقة الأصلية على اللوحة (عادة 8 أقدام) ، والمفتاح (أنبوب الموس)
تحقق من مكثف 300 فولت، فضلا عن سعة جانب الحمل من الحزمة لا يوجد طبل، مشكلة على أول
استبدال
تحقق من جانب الحمل ليس هناك اتصال قصير لوحة الإعلانات لوحة الجهد العالي
توصيل الوحدة إلى الخط المقابلة، وتحقق بعناية من أنه لا يوجد خطأ، إذا كان خطأ يمكن أن يسبب انفجار الوحدة
تثبيت في الموقع الأصلي من المشعّل، والانتباه إلى العزل، وليس الدائرة القصيرة
الطاقة، والجهد القياس ليس الخروج، لا يوجد مخرج، ثم تحقق من السبب
