CA-901 تحويل التيار الكهربائي مجلس DC أخذ العينات 46 بوصة 12V 24V

CA-901 تلفاز LCD تحويل التيار الكهربائي وحدة تيار مستمر أخذ العينات 46 بوصة 12 فولت 24 فولت

وصف المنتج:

• أداء عالي،
• انخفاض استهلاك الطاقة،
• حجم صغير،
• نطاق الجهد واسعة،
• سهل التنصيب،
• مناسبة لجهد الإخراج flyback بقوة 12 فولت 24 فولت تلفزيون LCD
• يستخدم في تلفزيون LCD مقاس 46 بوصة، أو انقطاع التيار الكهربائي عن شاشات الكريستال السائل، أو الاستبدال السريع لإمدادات الطاقة ذات التبديل العالي

سمات:

• النوع: منتجات LCD، مصدر طاقة غير معزول
• الإخراج: 300 فولت
• الإخراج: 12 فولت/24 فولت

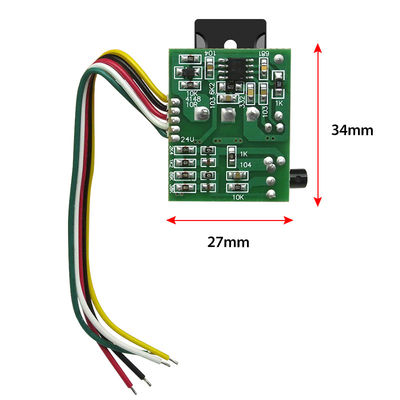

• حجم المنتج: 34 مللي متر * 27 مللي متر * 17 مللي متر
• الحجم العالمي: شاشة LCD عالمية، شاشة أقل من 46 بوصة
• استخدام المنتج: أداء عالي، استهلاك منخفض للطاقة، حجم صغير.نطاق تنظيم الجهد الواسع

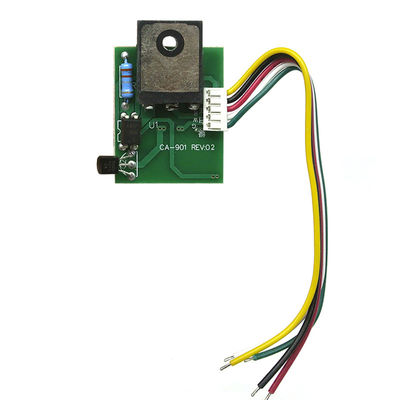

CA-901 REV: 01 الميزات الرئيسية للوحدة:

• أخذ عينات DC وتعليقات منظم TL431، أداء منظم جيد.

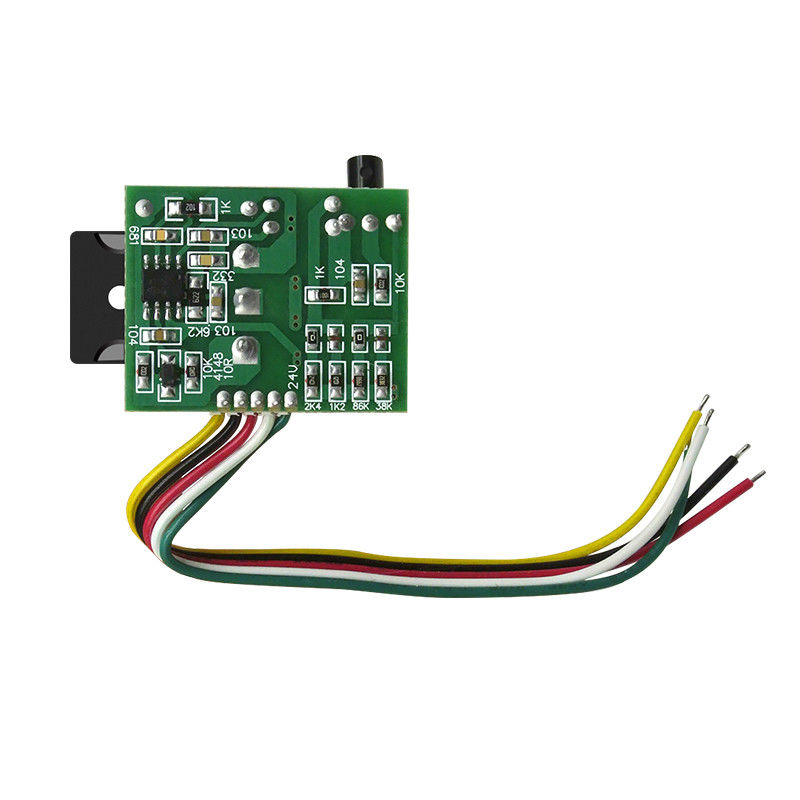

• تستخدم هذه الوحدة مخرجًا انتقائيًا 12 فولت 24 فولت، وتحتاج فقط إلى توصيل اللوحة المقابلة، ويمكنك إخراج 12 فولت أو 24 فولت

• تصميم منطقي، سهل التركيب (الشكل 1)، ببساطة وفقًا للرسم التخطيطي، وفقًا لطاقة الإخراج المطلوبة لتوصيل اللوحة المقابلة عليها (مصنع وحدة إمداد الطاقة 24 فولت

تعليمات التثبيت اثنين:

• قم بإزالة مفتاح الطاقة الأصلي أو الوحدة السميكة، والوحدة مثبتة بإحكام في المشتت الحراري الأصلي.

• تحقق من أن دائرة الامتصاص المضادة للذروة طبيعية، وأن الحمل الثانوي للمحول هو دائرة قصر.

• الوحدة المتصلة بالخط الأحمر لنقطة لحام القطب C لمفتاح الطاقة الأصلي (قطب FET D، النموذج الأصلي لقوة القطب C) الخط الأسود المتصل بمجال الطاقة الحرارية الأرضية (مكثف مرشح مصدر الطاقة الكبير).

• الخط الأصفر متصل بالقطب السالب للدايود المقوم الثانوي للمحول (12 فولت أو 24 فولت) والقطب الموجب لمكثف الفلتر (مصدر الطاقة الرئيسي

• خط أبيض متصل بمحول مصدر الطاقة الرئيسي الثانوي 12 فولت أو 24 فولت (مكثف المرشح سلبي (الجانب البارد):

• خط أخضر متصل بجانب مصدر الطاقة C للوحدة الأصلية (9V-18V) ، ومصدر طاقة IC الأصلي للآلة وقطع الدائرة.

• وفقا لجهد الإخراج لتحديد اللوحة المناسبة، كما هو مبين في الشكل

• بعد توصيل الخط، نقترح: قطع الاتصال أولاً (افصل قابس الطاقة الرئيسي. الحمل، المتصل بحمل خاطئ (مقاومة 10 أوم 20 واط)، قم بقياس الجهد، والتحقق من التصحيح قبل جهاز اختبار الطاقة.
