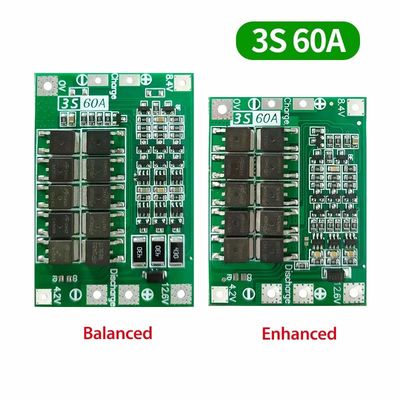

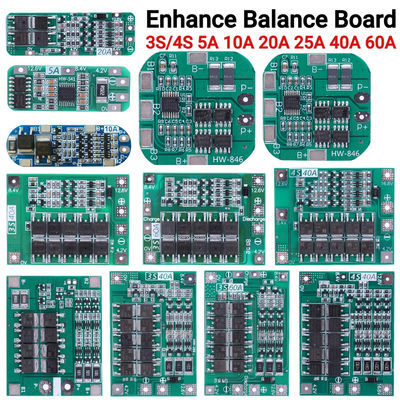

11.1V12.6V14.8V16.8V تعزيز التوازن BMS للحفر محرك بطارية الليثيوم شاحن حماية اللوحة 3S 4S 40A 60A

وصف المنتج:

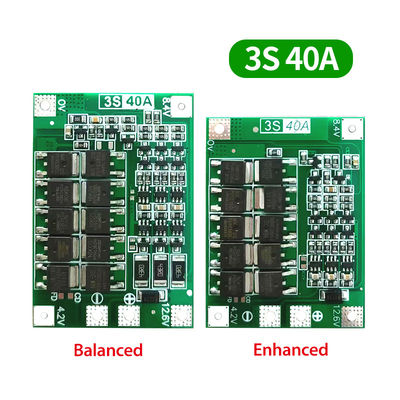

لوحة حماية بطارية الليثيوم ذات 3 سلاسل 12.6 فولت 40A

• فولتاج الشحن: DC 12.6V ~ 13.6V
• تيار التفريغ المستمر: 40A كحد أقصى (إذا كانت بيئة إزالة الحرارة ليست جيدة ، يرجى تقليل تيار الحمل)
• تيار شحن مستمر: يصل إلى 20A
• حجم نسخة التوازن: 41x61x4mm
• حجم النسخة المُحسنة: 41x55x4ملم
• خيار قابل للتطبيق: قابل للتطبيق على الجهد الاسمي من 3.7 فولت ، بطارية الليثيوم 4.2 فولت مشحونة بالكامل (بما في ذلك 18650 ، 26650 ، بطارية الليثيوم البوليمرية) ، يمكن حفرها أقل من 170 واط

ملاحظات:

• لبدء الحفر بنجاح يتطلب 3 بطاريات طاقة 10C-20C ، أو 6 بطاريات طاقة 5C-10C (نموذج بطاريات طاقة موصى به: sony vtc4 ، vtc4A ، vtc5A ، vtc6) كابل OV و 12.6V ،استخدام أسلاك النحاس من 3 مليمتر مربع أو أكثر (لا يمكن استخدام أوراق النيكل)
• قم بتوصيل 0 فولت، 4.2 فولت، 8.4 فولت، 12.6 فولت بحسب الرسم البياني. لا تلمس أي مكونات على اللوحة أثناء لحام السلك. لا تقطع الدائرة قصيرة عمدا.
• عند لحام البطارية لأول مرة أو عندما يتم شحنها ، طالما أن البطارية الفردية تتجاوز 4.2 فولت ، فإن المقاومة "430" ستسخن وتفريغ (التفريغ إلى حوالي 4.19 فولت لإيقاف التسخين)إذا كان المقاوم "430" حار جدا، تحقق مما إذا كان الخط الخطأ متصل.

إعداد الأجهزة:

إعداد وحدة حماية بطارية الليثيوم 3S 12.6V 40A، البطارية، مصدر الطاقة، مقاومة الحمل عالية الطاقة

يظهر الشكل أدناه مخطط تفريغ الوحدة. تتكون البطارية من 3 سلاسل. تحتاج البطارية المتصلة إلى تلبية تيار تفريغ 40A.يمكن تحقيقه عن طريق مواكب البطارية أو شراء بطارية مع التفريغ الكبيرعلى سبيل المثال، إذا كانت البطارية 2000mAH ومضاعف التفريغ هو 10C، ثم هناك حاجة فقط 3 سلاسل من 2 والتيار التفريغ هو 40A.

يظهر الشكل أدناه مخطط شحن البطارية. فولتش الشحن هو DC12.6V ~ 13.6V. يعتمد تيار الشحن على البطارية المتصلة ، والحد الأقصى لا يزيد عن 20A.الوحدة لديها مسار شحن متوازن، و وظيفة الموازنة تعمل فقط عندما أداء البطارية ليست مختلفة كثيرا.

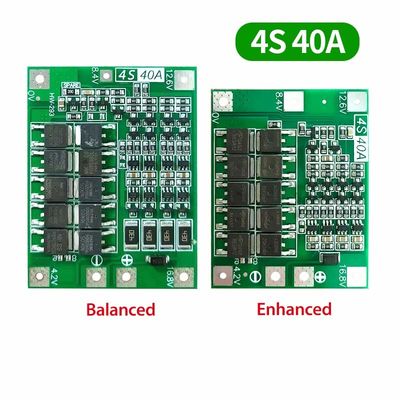

لوحة حماية بطارية الليثيوم ذات أربع سلاسل 14.8 فولت 16.8 فولت 40 أ

• فولتاج الشحن: DC 16.8V ~ 17V
• تيار التفريغ المستمر: 40A كحد أقصى (إذا كانت بيئة إزالة الحرارة ليست جيدة ، يرجى تقليل تيار الحمل)
• تيار شحن مستمر: يصل إلى 20A
• حجم النسخة المتوازنة: 45x60x4mm
• حجم النسخة المُحسنة: 44x55x4ملم
• خيار قابل للتطبيق: قابل للتطبيق على الجهد الاسمي من 3.7 فولت ، بطارية الليثيوم 4.2 فولت مشحونة بالكامل (بما في ذلك 18650 ، 26650 ، بطارية الليثيوم البوليمرية) ، يمكن حفرها أقل من 170 واط

ملاحظات:

• إن بدء الحفر بنجاح يتطلب ثلاثة بطاريات طاقة 15C-20C ، أو ست بطاريات طاقة 10C-15C (العادي 18650 لا يمكن بدء الحفر!!).
• وفقًا للأسلاك الخريطة 0V، 4.2V، 8.4V، 12.6V، 16.8V، لا تقطع سرعة قصيرة عمداً.
• عندما يتم استخدام حمولة محرك الفرشاة ، حاول توصيل مكثف غير قطبي (يقاوم الجهد فوق 25 فولت ،السعة 10uF-100uF) إلى الطرفين الإيجابي والسلبي للمحرك لمنع الطفرة العكسية من المحرككسر أنبوب MOS.
• 4 مجموعات من البطاريات في سلسلة، يرجى التأكد من أن الجهد من كل مجموعة من البطاريات، إذا لم يكن نفسها، يرجى ملء كل بطارية بشكل منفصل ثم استخدامها في سلسلة.انخفاض الجهد أسرع البطارية تلك المجموعة هي بطارية ضعيفة.

يظهر الشكل أدناه مخطط تفريغ الوحدة. البطارية هي 4 سلاسل. تحتاج البطارية المرتبطة إلى تلبية تيار تفريغ 40A.يمكن تحقيقه عن طريق مواكب البطارية أو شراء بطارية مع التفريغ الكبير. على سبيل المثال البطارية 2000mAH، وتفريغ متعددة 10C، ثم تحتاج فقط 4 سلسلة 2 ويمكن أن يصل الحد الأقصى من التيار الحالي تفريغ 40A، التفريغ المستقر يتطلب 4 سلاسل 4 ويمكن أن,و تحتاج إلى إيلاء الاهتمام لتفريغ الحرارة، وسوف تخليص طاقة البطارية انخفض بسرعة.

تظهر الصورة أدناه مخطط شحن البطارية، 4 سلسلة من البطاريات، الشحن الكامل الفعلي، الجهد 16.8V، تشغيل الجهد DC17V-18V، تشغيل التيار يعتمد على البطارية متصلة،الحد الأقصى لا يتجاوز 20A.
