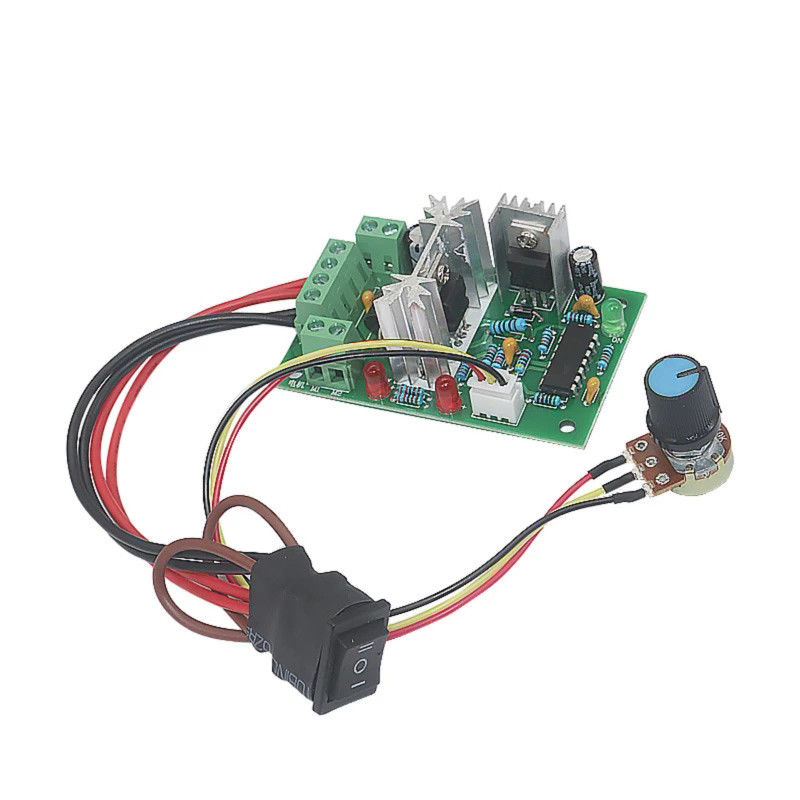

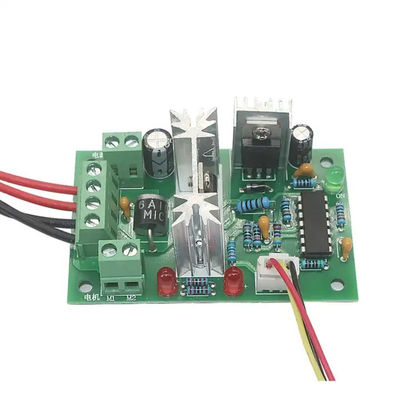

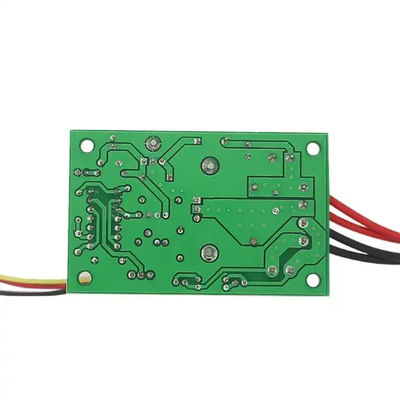

CCM2 10-30V PWM وحدة تحكم سرعة المحرك عكسها التبديل 120W قابل للتعديل

سمات:

• باستخدام تقنية التحكم في السرعة PWM، مع كفاءة تحويل عالية، ونطاق سرعة واسع، وأداء مستقر.
• اعتماد رقائق أشباه الموصلات المستوردة، واختبار الجهد والتيار والوظيفة وما إلى ذلك، وبالتالي فإن الدائرة مستقرة وموثوقة.
• الزائد حماية ماس كهربائى والتيار لا يزيد عن 30 ثانية.
• يستخدم مقياس الجهد لتسريع التبديل الإيجابي والسلبي للأمام والخلف والتوقف.

تحديد:

• قيمة مقاومة المقاوم: B10K
• طول الكابل: تقريبًا.20 سنتيمتر/7.87''
• فتحة تركيب المقاوم: 8 مم
• الجهد: تيار مستمر 10 فولت-30 فولت (نطاق واسع)
• جهد العمل: 12 فولت * 3 أمبير = 36 وات/24 فولت * 3 أمبير = 72 وات بحد أقصى يصل إلى 120 وات
• التصنيف الحالي: 3A (الحد الأقصى لتيار الإخراج المستمر)
• الحد الأقصى الحالي: 4A
• نطاق التعديل: 5%-95%
• تردد PWM: 500 هرتز
• حجم الوحدة: تقريبًا 74*47*28 مللي متر/2.91*1.85*1.10''
• الوزن الصافي: تقريبًا.66 جرام
• الوزن الإجمالي: تقريبًا.70 جرام

ملحوظة:

• مدخل التحكم في سرعة محرك التيار المستمر هو تيار مستمر، ولا يمكن توصيل التيار المتردد مباشرة (مثل التيار المتردد 220 فولت) وإلا فسوف يحترق.
• لا يمكن عكس الأقطاب الإيجابية والسلبية لمصدر الطاقة DC، وإلا فإن الحاكم سوف يتلف.
• يمكن تقسيم المحرك إلى إيجابي وسالب، عندما يكون اتجاه التشغيل والتوقعات غير متناسق، يمكنك تغيير اتجاه المحاذاة.
• يمكن لمقبض مقياس الجهد تغيير دورة عمل الخرج للمنظم، وبالتالي تغيير سرعة المحرك.
• أرجو أن تسمحوا باختلاف 1-3 مللي متر بسبب القياس اليدوي.
