مكان المنشأ:
قوانغدونغ، الصين
رقم الموديل:
2A 3A 5A 10A
سمات:

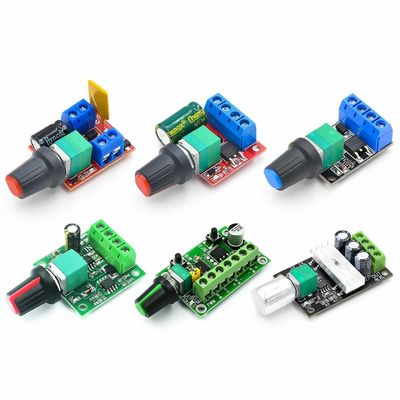

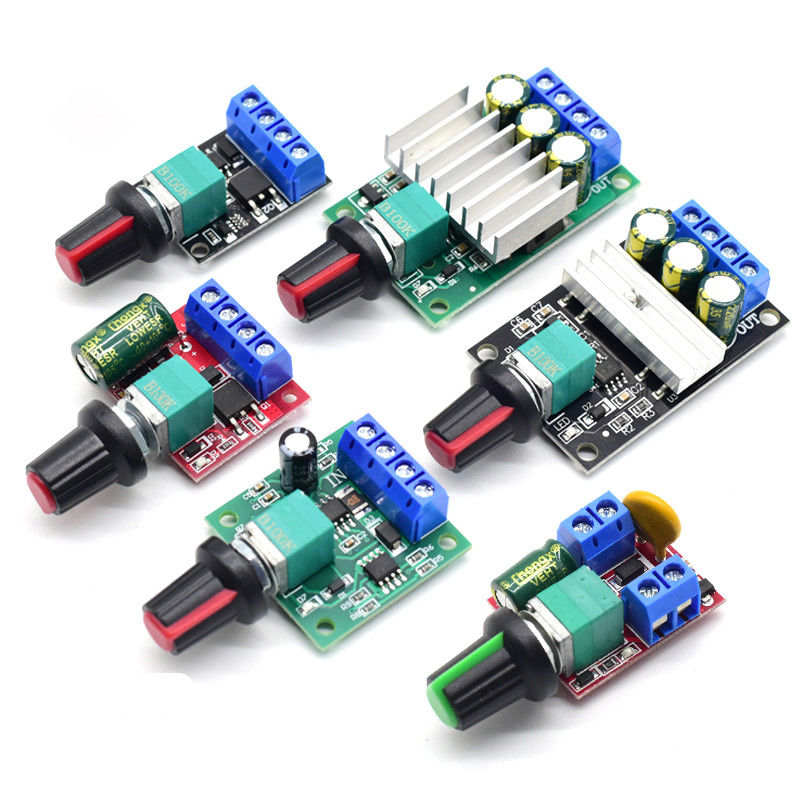

تسمح وحدة التحكم في سرعة محرك التيار المستمر 1803BK الجديدة بالتحكم في اتجاه محرك التيار المستمر باستخدام جهد تيار مستمر متضمن عرض النبض (PWM) مع دورة التشغيل بالكامل، حيث يتم ضبط المنتج من 0% إلى 100%.مع مصهر الاسترداد الذاتي 2A ومصباح LED للتشغيل.تمكن من توفير تيار مستمر قدره 2A لمحرك DC الخاص بك أو أي حمل DC آخر.
تحديد:
جهد إمداد الإدخال: 1.8 فولت-15 فولت تيار مستمر
الحد الأقصى لطاقة الإخراج: 30 واط
الحد الأقصى لتيار الإخراج المستمر: 2A
دورة العمل قابلة للتعديل: 0%-100%

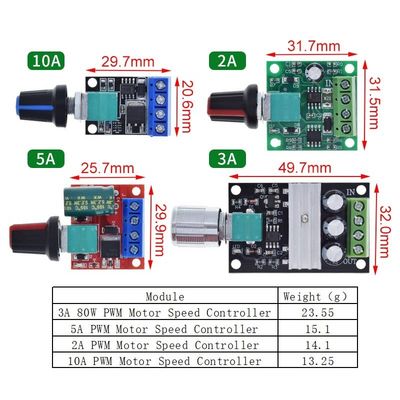

الحجم: 31.7*31.5*15 مللي متر تقريبًا
الوزن الصافي: 14 جرام تقريبًا
ملحوظة: منظم سرعة محرك تيار مستمر، مصدر طاقة تيار مستمر، لا يتم توصيله مباشرة بالمنزل 220 فولت تيار متردد.
أرجو أن تسمحوا باختلاف 1-3 مللي متر بسبب القياس اليدوي.
بسبب اختلاف شاشات العرض والإضاءة المختلفة، قد لا تعكس الصورة اللون الفعلي للمنتج.شكرا لتفهمك.
تسمح وحدة التحكم في سرعة محرك التيار المستمر بالتحكم في اتجاه محرك التيار المستمر باستخدام جهد تيار مستمر نبضي - معدل العرض (PWM) مع دورة تشغيل قابلة للتعديل بالكامل من 0% إلى 100%.
يمكن لوحدة التحكم في سرعة المحرك توفير تيار مستمر قدره 3A بسهولة لمحرك DC أو حمل DC آخر.
المؤشرات الفنية الاساسية:
- جهد إمداد الإدخال: 6V-28VDC
- الحد الأقصى لطاقة الإخراج: 80 واط
الحد الأقصى لتيار الإخراج المستمر: 3A
- دورة العمل قابلة للتعديل: 5%-100%
تعليمات التشغيل:
1. قم بتوصيل محرك التيار المستمر (أو حمل التيار المستمر) بأطراف المحرك كما هو موضح في مخطط الأسلاك.
2. قم بتوصيل جهد 10V-36V DC بالدائرة مع التأكد من القطبية الصحيحة للاتصال.لاحظ أن الجهد المطبق على المحرك سيكون هو جهد الإمداد المطبق على الدائرة.يوصى بإضافة منصهر ذو تصنيف مناسب يتماشى مع المصدر الإيجابي لحماية الدائرة من أي دوائر قصيرة محتملة.
3. يمكنك الآن التحكم في سرعة المحرك من خلال مقياس الجهد.
معلمات المنتج:
جهد التشغيل: DC4.5V-35V تيار الإخراج: 0-5A
طاقة الإخراج: 90 واط (كحد أقصى)
تيار هادئ: 7uA (الاستعداد)
دورة عمل PWM: 1% -100%
تردد PWM: 20 كيلو هرتز
الحجم: 30 مم × 25.7 مم × 14 مم (بدون مقبض)
احتياطات:
لا يمكن توصيل مدخل محافظ محرك التيار المستمر للتيار المستمر مباشرة بالتيار المتردد (على سبيل المثال: 220 فولت تيار متردد 220 فولت)، وإلا فسوف يحترق!
لا يتم عكس الأطراف الموجبة والسالبة لمصدر طاقة التيار المستمر. وإلا فقد يتعرض الحاكم للتلف.
يمكن أن يكون المحرك إيجابيًا أو سلبيًا.عندما لا يتطابق اتجاه التشغيل والتوقعات، يمكنك ضبط اتجاه ترتيب السطر.
اضبط مقبض مقياس الجهد لتغيير دورة عمل خرج الحاكم، وتتغير سرعة المحرك.
وصف:
