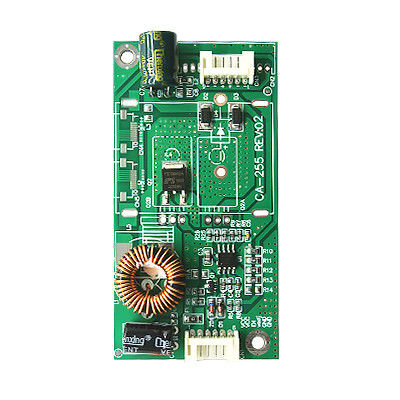

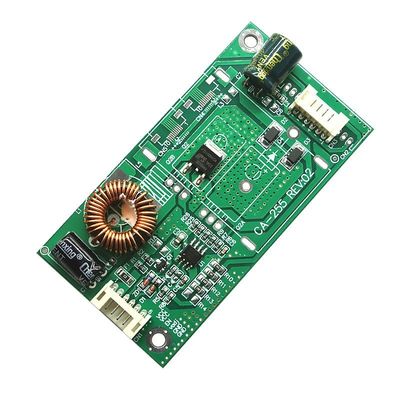

CA-255 لوحة تيار مستمر عالمية 10 بوصة - 42 بوصة لوحة قيادة بإضاءة خلفية للتلفاز Led

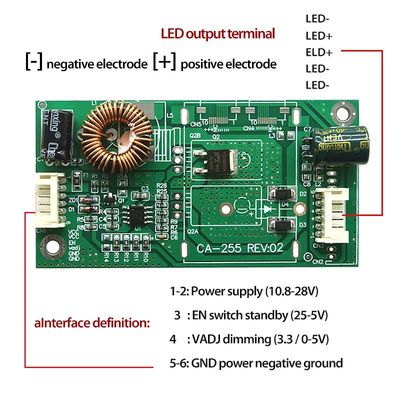

1. VCC: مصدر الطاقة والجهد إيجابي، وجهد الدائرة (الجهد عادة 12V أو 24V)

2. ON / OFF ، ON ، EN ، ON_BL الخ: تبديل قدم ، علامة تبديل قدم (مدى الجهد بين 2.5V-5V)

3PWM، PDIM، VDAJ، BL-PWM الخ: القدم الضوء قابل للتعديل
واحد هو التخفيف التناظري -DC

4يطلق على PWM تعديل عرض النبض، والذي يولد إشارة موجة مربعة مستطيلة، وتتراوح تردده عموماً بين 200 هرتز و 2 كيه هرتز،
عادةً ما يكون حجم الجهد 3.3 فولت (PDIM) اختصار باللغة الإنجليزية، Dim يعني "الوضوح".
التخفيف التناظري هو عن طريق الجهد المشترك، وعادة ما يتم نقله مباشرة إلى القدم التي توفر 0V-5V الجهد المشترك للسيطرة على الوضوح.

الـ GND: أرضية (سلبية)

LED +: ثنائي الإصدار الضوئي (شريط LED) إيجابي

LED-: ثنائي الإشعاع الضوئي (شريط LED) سلبي

1. رقم النموذج: CA-255
2. حجم المدخل: 10.8-28 فولت
3. حجم الإخراج: 15-88 فولت

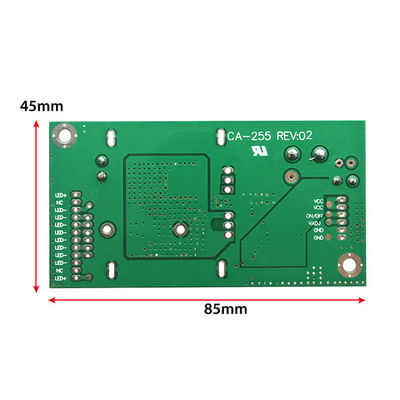

4. الحجم: 8.5x4.5CM
5. الوزن: 24.4 غرام
