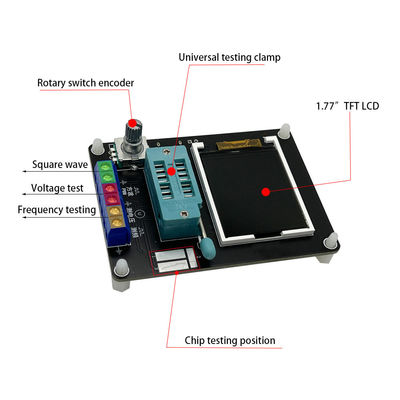

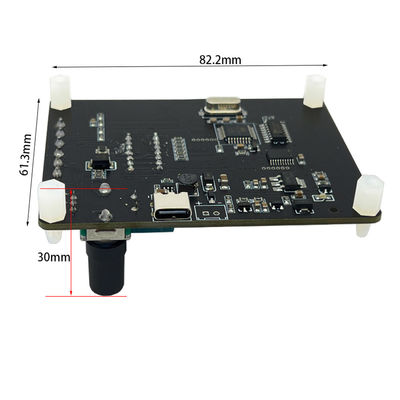

أداة اختبار الصمام الثنائي الترانزستور GM328A ESR مقياس تردد الجهد

ملحوظة:

قبل اختبار المكثف، قم بتفريغه قبل إدخاله في حامل الاختبار للقياس، وإلا فسيكون هناك خطر إتلاف وحدة التحكم الدقيقة الخاصة بالاختبار.

1، المعايرة

يتم استخدام معايرة الاختبار لإزالة الأخطاء في مكوناته، مما يجعل نتائج الاختبار النهائية أكثر دقة.تنقسم المعايرة إلى معايرة سريعة ومعايرة كاملة للوظائف.
طريقة التشغيل للمعايرة السريعة: قم بقص نقاط الاختبار الثلاث TP1 وTP2 وTP3 بالأسلاك ثم اضغط على زر الاختبار أثناء مشاهدة الشاشة.سيتغير لون الشاشة إلى نص أبيض على خلفية سوداء.بعد ظهور الرسالة السريعة "وضع الاختبار الذاتي...؟"، اضغط على زر الاختبار للدخول في عملية المعايرة السريعة؛إذا، بعد الرسالة "وضع الاختبار الذاتي...؟ إذا لم يتم الضغط على أي زر خلال ثانيتين بعد ظهور الرسالة "وضع الاختبار الذاتي..."، يتم تنفيذ عملية الاختبار العادية وقيم المقاومة لنقاط الاختبار الثلاث TP1، TP2 و TP3 يتم عرضهما في النهاية، بعد الدخول في عملية المعايرة السريعة ستظهر بعض البيانات على الشاشة، تجاهلها، انتظر حتى تظهر سلسلة وامضة على الشاشة
بعد "عزل المجسات!"، قم بإزالة الخيوط TP1 وTP2 وTP3 المختصرة.تكتمل المعايرة السريعة حتى تظهر سلسلة "اختبار النهاية" على الشاشة.عند المعايرة لأول مرة، استخدم طريقة معايرة الوظيفة الكاملة.
يمكن الوصول إلى معايرة الوظيفة الكاملة من قائمة الوظائف وتتطلب مكثفًا إضافيًا بقوة 220 نانومتر.تؤدي معايرة الوظائف الكاملة إلى إجراء عملية معايرة أكثر شمولاً ويمكن أن تستغرق وقتًا أطول.بمجرد الدخول إلى قائمة الوظائف، أدر زر الاختبار إلى عنصر القائمة "Selftest"، ثم اضغط على زر الاختبار للدخول إلى عملية معايرة الوظيفة الكاملة، والتي تبدأ بالسلسلة الوامضة "مجسات قصيرة! عندما تكون السلسلة الوامضة "اعزل المجسات!" يظهر على الشاشة، قم بإزالة الأسلاك من نقاط الاختبار الثلاثة واستمر في انتظار استمرار عملية المعايرة، عندما تظهر السلسلة "1-||- 3 > 100nf"، قم بتثبيت المكثفات 220nf المعدة على نقطتي الاختبار TP1 وTP3. انتظر حتى تقول الشاشة "انتهاء الاختبار" وتكتمل عملية المعايرة الوظيفية بالكامل.

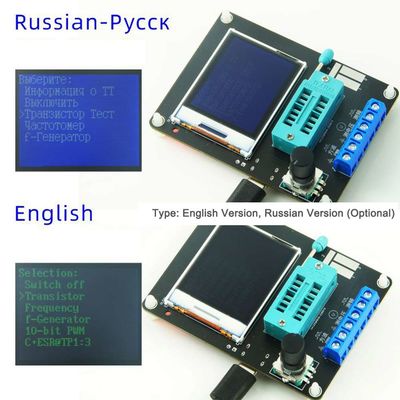

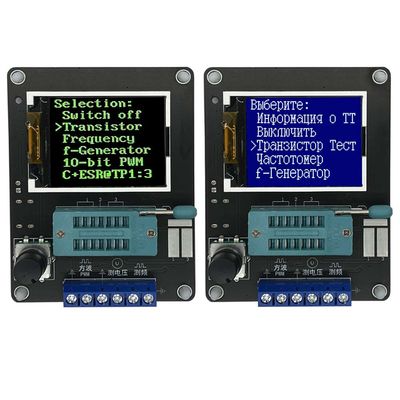

2. قائمة الوظائف

2.1 إيقاف
2.2 الترانزستور
2.3 التردد
يقيس التردد.اضغط مع الاستمرار على زر الاختبار للخروج من وظيفة قياس التردد.نطاق قياس التردد من 1 هرتز إلى أكثر من 1 ميجا هرتز، عندما يكون التردد المقاس أقل من 25 كيلو هرتز يتم عرض الفترة
2.4 مولد f
مولد موجة مربعة مع ترددات موجة مربعة متعددة قابلة للاختيار، أدر زر الاختبار إلى اليسار أو اليمين للتبديل بين ترددات موجة مربعة مختلفة، اضغط لفترة طويلة على زر الاختبار للخروج من مولد الموجة المربعة.
2.5 10 بت PWM
مولد النبض، أدر زر الاختبار إلى اليسار أو اليمين لضبط دورة تشغيل النبض من 1% إلى 99%.اضغط مع الاستمرار على زر الاختبار للخروج من مولد النبض.
2.6 ج+ESR@TP1:3
وظيفة قياس السعة في الخط، يمكن توجيه سلكين من TP1 وTP3 لقياس قيمة السعة وESR لمكثف 2uF-50mF في الخط، لاحظ أن المكثف قيد الاختبار يحتاج إلى تفريغه بالكامل قبل الاختبار، إذا كان إذا كان القياس في الخط، فيجب فصل الدائرة التي يوجد بها المكثف تمامًا قبل إجراء الاختبار.
2.7
طريقة القياس المستمر للمقاومة، تختبر باستمرار قيمة المقاومة وقيمة الحث المثبتة على TP1 وTP3.يتم قياس الحث فقط عندما تكون المقاومة قيد الاختبار أقل من 2100 أوم، ويتم قياس الحث من 0.01mH إلى 20H.اضغط مع الاستمرار على زر الاختبار للخروج.
2.8 1-||-3
تقوم طريقة القياس المستمر للسعة باختبار قيم السعة المثبتة على TP1 وTP3 بشكل مستمر.بالنسبة للمكثفات ذات السعة الصغيرة، لا يمكن قياس قيم السعة إلا بطريقة الاختبار هذه.يتم قياس قيمة المقاومة المتسلسلة المكافئة (ESR) للمكثفات الأكبر من 90nF بدقة 0.01Ω.المكثفات التي تزيد عن 5000pF تظهر معدل انخفاض الجهد بعد الشحن.
2.9 DS18B20 النسخة الروسية بدون هذه الوظيفة
DS18B20 عبارة عن مستشعر درجة حرارة يستخدم طريقة اتصال ناقل واحد لنقل البيانات وله نفس الحزمة مثل الصمام الثلاثي (TO-92)، ويوضح الرسم البياني أدناه دبوس DS18B20.

بعد الدخول إلى وظيفة اختبار DS18B20، يعرض السطر الثاني من الشاشة الاتصال بين حامل الاختبار وDS18B20، "1=GND 2=DQ 3=VDD"، مما يشير إلى أن TP1 متصل بـ GND الخاص بـ DS18B20، TP2 هو متصل بـ DQ الخاص بـ DS18B20 و TP3 متصل بـ VDD الخاص بـ DS18B20.لا يتعرف جهاز الاختبار تلقائيًا على DS18B20، لذا يجب عليك اتباع التعليمات الموجودة في السطر الثاني لتثبيت DS18B20.
يمكن لجهاز الاختبار قراءة نتيجة درجة الحرارة المكونة من 12 رقمًا والتي تم قياسها بواسطة DS18B20 وعرضها في السطر الثالث كقيمة درجة حرارة مئوية مقابلة بدقة 0.0625 درجة مئوية.
المسودة: يقرأ جهاز الاختبار محتويات خلايا الذاكرة الداخلية الثمانية لجهاز DS18B20 بالإضافة إلى البايت الأخير من قيمة التحقق من CRC.9 بايت في المجموع.
المسودة BYTE
درجة الحرارة LSB0
درجة الحرارة MSB 1
TH/بايت المستخدم 1 2
ليرة تركية/بايت المستخدم 2 3
التكوين 4
محجوزة 5
محجوزة 6
محجوزة 7

اتفاقية حقوق الطفل 8

على سبيل المثال، إذا كانت القيمة المقروءة في وقت واحد هي المسودة: EC014B467FFF0C102A، فإن العلاقة تكون كما يلي
قيمة المسودة BYTE
درجة الحرارة LSB EC 0
درجة الحرارة MSB 01 1
TH/بايت المستخدم 1 4B 2
ليرة تركية/بايت المستخدم 2 46 3
التكوين 7F4
محجوزة FF 5
محجوز 0C 6
محجوزة 10 7

اتفاقية حقوق الطفل 2أ 8

ROM 64 بت: معرف الجهاز الفريد عالميًا لكل DS18B20 الذي قرأه المختبر، والذي يبلغ طوله 64 بت.وهي مقسمة إلى 3 أجزاء.

على سبيل المثال، قراءة ROM 64 بت بواسطة DS18B20 هي
ذاكرة القراءة فقط 64 بت: 28FF4D58361604A1
ثم هنالك
كود العائلة 8 بت 28
الرقم التسلسلي 48 بت 041636584DFF
رمز CRC ذو 8 بتات A1

ملاحظة: جميع الأجزاء مكتوبة بالنظام الست عشري، باستثناء قيمة درجة الحرارة (TEMP)، التي تكون بالنظام العشري.
يتراوح نطاق قياس درجة الحرارة لجهاز DS18B20 من -55 درجة مئوية إلى 125 درجة مئوية.اضغط مع الاستمرار على زر الاختبار للخروج من هذه الوظيفة.
2.10 درجة مئوية (uF)-تصحيح
تُستخدم هذه الوظيفة لتصحيح القيمة المُقاسة للسعة عالية السعة، والتي يتم ضبطها على 0% افتراضيًا.وهذا يعني أنه لا يوجد تصحيح ويتم ضبطه من -0.2% إلى 8%.ستؤدي القيمة الموجبة إلى تقليل القيمة المقاسة للمكثف وستؤدي القيمة السالبة إلى زيادة القيمة المقاسة للمكثف.
بعد الإعداد، اضغط مع الاستمرار على زر الاختبار للخروج.
2.11 IR_Decoder النسخة الروسية بدون هذه الوظيفة
تتطلب هذه الوظيفة استخدام جهاز استقبال IR متكامل 1838 (نوع النبض)، بعد الدخول إلى هذه الوظيفة، لاحظ السطر الثاني من المطالبة على الشاشة والذي يظهر السلسلة ""1=DOUT 2=GND 3=VCC"، المعنى تشير السلسلة إلى نقاط الاختبار الثلاث الموجودة على جهاز الاختبار وجهاز استقبال الأشعة تحت الحمراء. تشير السلسلة إلى الاتصال بين نقاط الاختبار الثلاثة الموجودة على جهاز الاختبار ورأس جهاز استقبال الأشعة تحت الحمراء، والتي يجب توصيلها بما يتوافق تمامًا مع التعليمات. جهاز استقبال IR واحد فقط يمكن تركها فارغة أو تركيبها بشكل صحيح في منصة الاختبار، ولا يمكن وضع أي مكونات أخرى فيها، ويجب عدم قصر نقاط الاختبار بالأسلاك، وذلك لتجنب حدوث أخطاء غير متوقعة. ويوضح الرسم البياني أدناه اتجاه التثبيت لمثال IR رأس المتلقي.
يتم توصيل TP1 بمنفذ DOUT الخاص برأس جهاز استقبال الأشعة تحت الحمراء، وTP2 إلى GND وTP3 إلى VCC.
تدعم وظيفة فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء تنسيقين لترميز جهاز التحكم عن بعد بالأشعة تحت الحمراء.
التنسيق الأول
التنسيق 2

التنسيقان المذكوران أعلاه متماثلان تقريبًا، ويكمن الاختلاف في طول رمز التمهيد.التنسيق 1 هو 9MS والتنسيق 2 هو 4.5MS.
تستخدم وظيفة فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء uPD6121 للتنسيق الأول وTC9012 للتنسيق الثاني على التوالي.

تعليمات التشغيل
لا يمكن الوصول إلى وظيفة فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء إلا من قائمة الوظائف.قبل الدخول إلى وظيفة فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء، يجب ألا يكون هناك أي مكونات على منصة الاختبار أو على أطراف إخراج الموجة المربعة.أدخل وظيفة فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء وانتظر حتى تعرض الشاشة "الوقوف بجانب..." بعد ظهور السلسلة "الوقوف بجانب..." على الشاشة، ضع رأس جهاز استقبال الأشعة تحت الحمراء المدمج في قاعدة الاختبار وأغلقه مكان.يمكن بعد ذلك توجيه جهاز التحكم عن بعد إلى رأس مستقبل الأشعة تحت الحمراء وإطلاقه.إذا تم التعرف على الرمز المستخدم لجهاز التحكم عن بعد.سيعرض السطر الثالث سلسلة من الأحرف ">>>>>>>>>>>" تشير إلى نجاح فك التشفير وسيظهر السطر الرابع تنسيق الكود المستخدم لجهاز التحكم عن بعد.يعرض السطر الخامس البايت الأول من رمز المستخدم (رمز المستخدم 1) ويعرض السطر السادس البايت الثاني من رمز المستخدم (رمز المستخدم 2).يعرض السطر السابع رمز البيانات (البيانات) والرمز العكسي للبيانات (~ البيانات).
(جميع قيم وظيفة وحدة فك ترميز الأشعة تحت الحمراء تكون بتنسيق سداسي عشري.
تدعم وظيفة فك تشفير الأشعة تحت الحمراء وضع المفتاح الفردي فقط، وليس الوضع المستمر.عند اختبار هذه الوظيفة، وجدت أن العديد من أجهزة التحكم عن بعد الخاصة بالتلفزيون المستخدمة للاختبار كانت TC9012، وجهاز التحكم عن بعد الصغير Mp3 هو uPD6121، ولم يتم التعرف على جهاز التحكم عن بعد لمكيف الهواء :-(.) نظرًا للقيود، لا يمكن إجراء المزيد من الاختبارات منتهي.
للخروج من هذه الوظيفة، قم بإزالة رأس جهاز الاستقبال من حامل الاختبار ثم اضغط مع الاستمرار على مفتاح التشفير الدوار للخروج.
2.11 IR_Encoder النسخة الروسية بدون هذه الوظيفة
تتطلب وظيفة التشفير بجهاز التحكم عن بعد بالأشعة تحت الحمراء مصباح LED بالأشعة تحت الحمراء.يمكن لجهاز الاختبار التحكم في مصباح LED بالأشعة تحت الحمراء وبالتالي تنفيذ وظيفة التحكم عن بعد بالأشعة تحت الحمراء.نظرًا لأن جهاز الاختبار يمكنه فقط توفير أقصى تيار محرك يبلغ حوالي 6 مللي أمبير، فلا يمكن مقارنة مسافة التحكم بمسافة جهاز التحكم عن بعد العادي بالأشعة تحت الحمراء.مع محاذاة رأس جهاز استقبال الأشعة تحت الحمراء للإرسال، فمن المحتمل أن يكون في حدود 2 متر.
يدعم ترميز جهاز التحكم عن بعد بالأشعة تحت الحمراء تنسيقين، وهو نفس تنسيق فك تشفير جهاز التحكم عن بعد بالأشعة تحت الحمراء الموضح سابقًا.يُستخدم uPD6121 أيضًا للإشارة إلى التنسيق الأول وTC9012 للإشارة إلى التنسيق الثاني.
تعليمات التشغيل
لا يمكن الوصول إلى وظيفة ترميز جهاز التحكم عن بعد بالأشعة تحت الحمراء إلا من قائمة الوظائف.قبل الدخول إلى وظيفة ترميز جهاز التحكم عن بعد بالأشعة تحت الحمراء، يجب ألا يكون هناك أي مكونات على منصة الاختبار أو على أطراف إخراج الموجة المربعة.بعد الدخول إلى وظيفة ترميز جهاز التحكم عن بعد بالأشعة تحت الحمراء، قم بتوصيل مصباح LED بالأشعة تحت الحمراء بمحطة إخراج الموجة المربعة، مع توصيل الطرف السالب لمصباح LED بالأشعة تحت الحمراء بالأرض والطرف الموجب متصل بالإخراج.يمكن تمديد الأطراف الموجبة والسالبة لمصابيح LED بالأشعة تحت الحمراء باستخدام الأسلاك لتسهيل التشغيل.تكون الساق الطويلة لمصباح الأشعة تحت الحمراء LED إيجابية والساق القصيرة سلبية.
يوجد في العمود الموجود في أقصى يسار الشاشة رمز ">" يشير إلى المعلمة التي يتم تعيينها حاليًا.يؤدي الضغط لفترة قصيرة على زر الاختبار إلى تبديل ">" بين عناصر الإعداد المختلفة.يقوم السطر الثاني، "البروتوكول"، بتعيين تنسيق الترميز الذي سيتم استخدامه.يؤدي تدوير زر الاختبار إلى اليسار واليمين إلى التبديل بين "uPD6121" و"TC9012".
يقوم السطران الثالث والرابع "رمز المستخدم 1" و"رمز المستخدم 2" بتعيين البايتات الأولى والثانية من رمز المستخدم، والتي يمكن تقليلها في خطوات 1 عن طريق تدوير زر الاختبار لليسار وزيادتها في خطوات 1 عن طريق تدوير زر الاختبار يمين.
يقوم السطر الخامس بتعيين رمز البيانات، والذي يمكن تقليله بمقدار 1 لزر الاختبار الأيسر وزيادته بمقدار 1 لزر الاختبار الأيمن.يتم حساب رمز عكس البيانات تلقائيًا من رمز البيانات ولا يمكن ضبطه يدويًا.
عند ضبط قيمة رمز المستخدم ورمز البيانات، بالإضافة إلى تغيير القيمة بوحدات 1 عن طريق تدوير زر الاختبار يسارًا ويمينًا، يمكن أيضًا زيادة القيمة بوحدات 0x10 بالضغط مع الاستمرار على زر الاختبار لمدة لفترة طويلة، ولكن ليس لفترة طويلة جدًا، وإذا كانت طويلة جدًا، فسيتم سحب الوظيفة.هذا ليس من السهل فهمه في البداية.السطر السادس هو التحكم في الانبعاث "Emit:".من خلال تحريك الرمز ">" إلى هذا الخط، يمكن تدوير زر الاختبار إلى اليسار واليمين لإصدار ضوء الأشعة تحت الحمراء وفقًا لمجموعة البيانات أعلاه.عندما تقوم بتشغيل مفتاح الاختبار، سترى وميضًا سريعًا للرمز "->".يشير هذا إلى أنه تم إرسال البيانات مرة واحدة.
