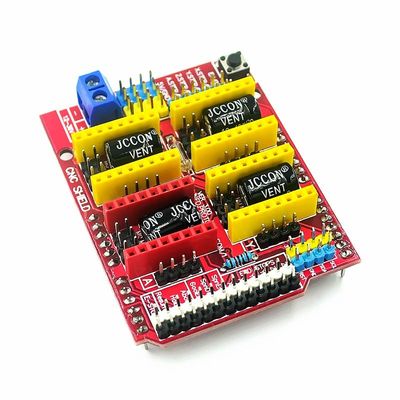

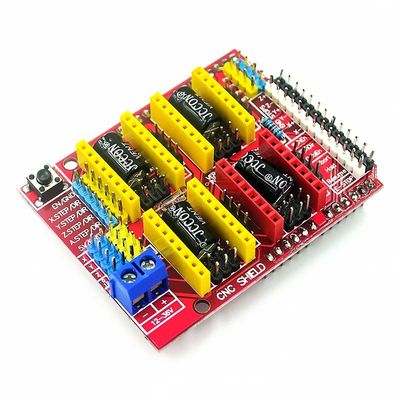

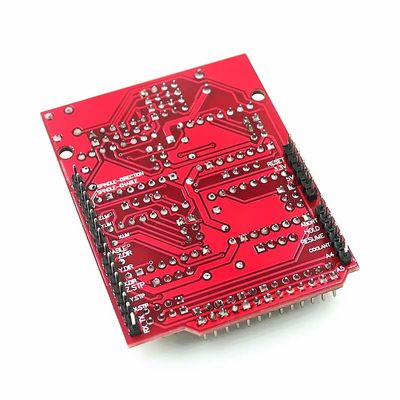

A4988 لوحة السائق طابعة ثلاثية الأبعاد CNC Shield V3 لوحة توسيع آلة الحفر

عند استخدام آلات الحفر أو الطابعات ثلاثية الأبعاد ، هناك احتياجات أساسية من دبوس التحكم في المحرك الخطوي ، مثل الشكل الموضح أعلاه. بالنسبة لوحة التوسع UNO ، هذه الدبوس تتوافق مع ما يلي:EN (تمكين محرك الدفع الخطوي ، فعال منخفض) ، Z.DIR (تحكم اتجاه محور Z) ، Y.DIR (تحكم اتجاه محور Y) ، X.DIR (تحكم اتجاه محور X) ، Z.STEP (تحكم محور Z) ، Y.STEP (تحكم خطوة خطوة في محور Y) و X.STEP (تحكم خطوة خطوة في محور X).

ما يلي هو برنامج بسيط للتحكم في المحرك الخطوي:

# define EN 8 // تشغيل محرك خطوة، active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: وظيفة الخطوة: للتحكم في اتجاه محرك الخطوة، وعدد الخطوات. // المعلمات: dir التحكم في الاتجاه، dirPin دبوس DIR المقابلة لمحرك الخطوة،stepperPin step pin المقابلة لمحرك stepper، خطوات خطوات قليلة // لا تعود قيمة * / خطوة فارغة (بولية dir، بايت dirPin، بايت stepperPin، خطوات int) { digitalWrite (dirPin، dir) ؛ delay (50) ؛ for (int i = 0؛i digitalWrite (stepperPin), HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800); } } void setup () {// يتم تعيين محرك الخطوة المستخدم في دبوس IO على وضع pinMode الخروج (X_DIR, OUTPUT);pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200) ؛ // دورة عكس محرك محور X ، 200 خطوة للخطوة الدائرية (كاذب ، Y_DIR ، Y_STP ، 200) ؛ // دورة عكس محرك محور y ، 200 خطوة للخطوة الدائرية (كاذب ، Z_DIR ، Z_STP ، 200) ؛// محرك عكس محور z، 200 خطوة لتأخير الدائرة (1000) ؛ خطوة (حقيقية، X_DIR، X_STP، 200) ؛ // محرك محور X يتم نقله لفة، 200 خطوة إلى خطوة الدائرة (حقيقية، Y_DIR، Y_STP، 200) ؛ // محرك محور y يتم نقله لفة،200 خطوة إلى خطوة الدائرة (صحيح)، Z_DIR، Z_STP، 200) ؛ // يتم نقل محرك محور z لفة، 200 خطوة إلى تأخير الدائرة (1000) ؛ }

في هذا البرنامج، يمكن للمرء التحكم في الاتجاه، وكذلك عدد الخطوات لكل محرك خطوة. لتمكين هذه التحكم، فإن الإعداد سوف تعيين الدبابيس المستخدمة للمحرك خطوة في وضع الخروج،وتشغيل التشغيلفي الحلقة، يمكن لأمر الخطوة التحكم في اتجاه محرك الخطوة، وعدد الخطوات، ويتم استخدامه لعكس الحلقة ونقل الحلقة.

التطبيقات:

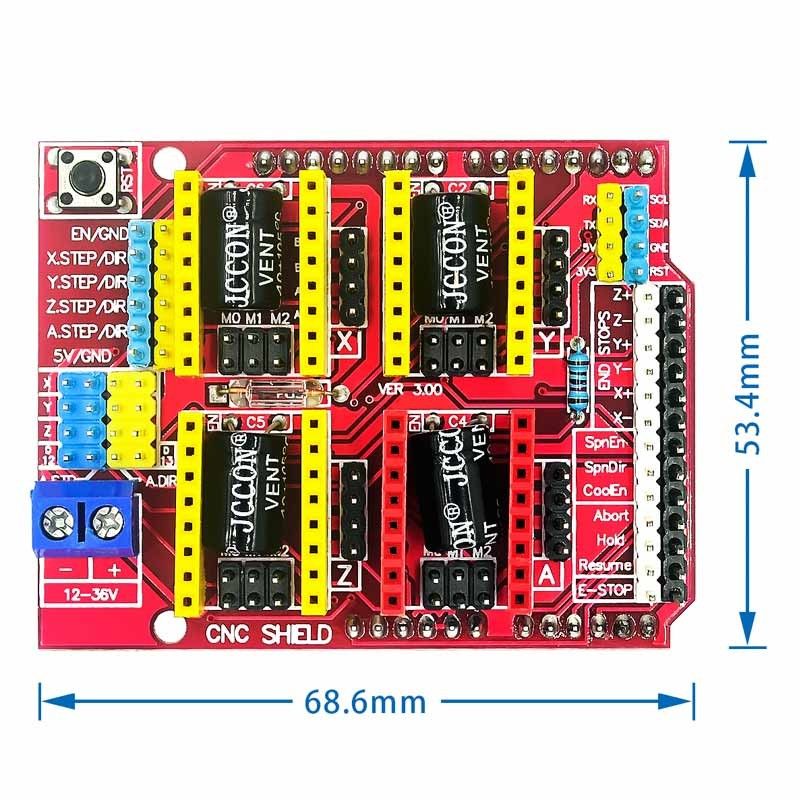

تم تصميم لوحة A4988 Driver Board من Creatall خصيصًا لآلات الحفر V3 ودرجات CNC للطابعات ثلاثية الأبعاد. يحتوي هذا اللوح على 68.6mm * 53.4mm حجم وهو مناسب تماما لمعظم الطابعة ثلاثية الأبعاديمكن استخدامه للسيطرة على محركات الخطوات بطريقة موثوقة وكفؤة.لوحة A4988 للشاحن لديها مجموعة واسعة من التطبيقات وهي مثالية لصنع نماذج أولية وتطوير الروبوتات والطباعة ثلاثية الأبعاد. مع جودتها العالية والسعر المنخفض ، فهي خيار رائع لأي مشروع. سلسلة Creatall A4988 Driver Board هي خيار مثالي لأي مشروع درع CNC للطابعة ثلاثية الأبعاد.

المعلمات:

الدعم والخدمات:

نحن نقدم دعمًا تقنيًا شاملًا وخدمة لمجلس التطوير لدينا فريق خدمة العملاء لدينا متاح لمساعدتك في أي استفسارات تقنية قد يكون لديكويمكن أن تقدم المشورة والدعم لجميع منتجاتنا.

نحن نقدم مجموعة من الموارد عبر الإنترنت، بما في ذلك أدلة المنتجات، الوثائق التقنية، ومنتديات المستخدمين، كلها مصممة لمساعدتك على الحصول على أقصى استفادة من لوحات التطوير الخاصة بنا.

إذا كنت بحاجة إلى مساعدة إضافية، فريق خدمة العملاء لدينا متاح 24/7 للإجابة على أي أسئلة قد يكون لديك.نحن أيضا نقدم مجموعة من الخدمات في الموقع لضمان مجلس التنمية الخاص بك يعمل في أفضل.

نحن ملتزمون بتوفير أفضل الدعم التقني والخدمة لعملائنا ونحن دائما هنا للمساعدة.
