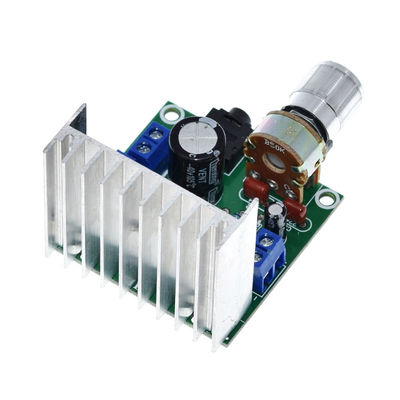

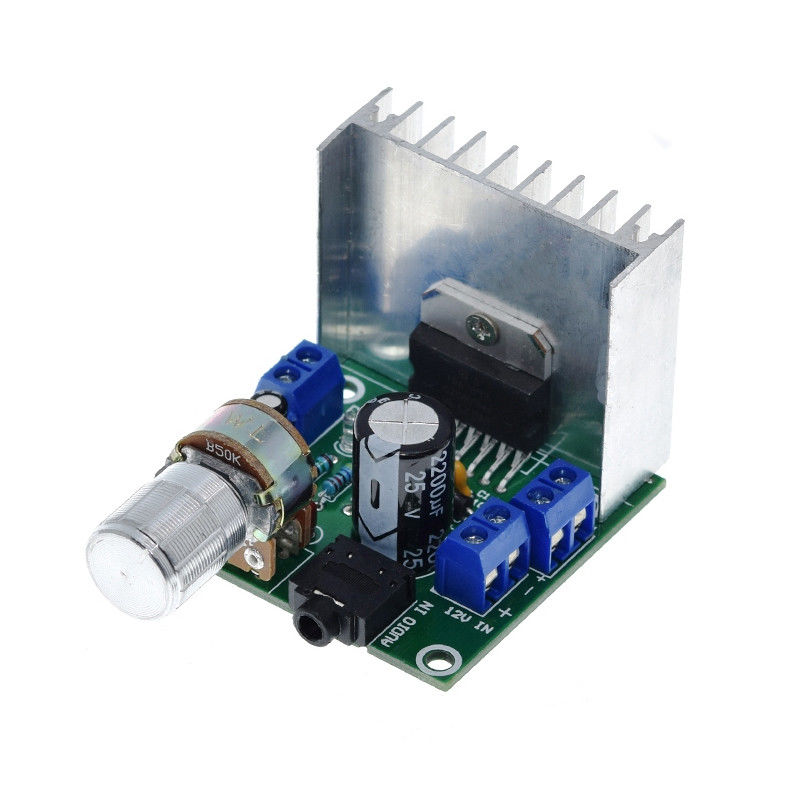

TDA7297 وحدة صوت مكبر للصوت 15 وات + 15 وات قناة مزدوجة لمكبر صوت رف الكتب

• الطاقة الناتجة: 15 واط + 15 واط
• نوع القناة: 2.0 ستيريو
• مدخلات الطاقة: تيار مستمر 8-18 فولت/2000 مللي أمبير
• استجابة التردد: 20 هرتز-20 كيلو هرتز

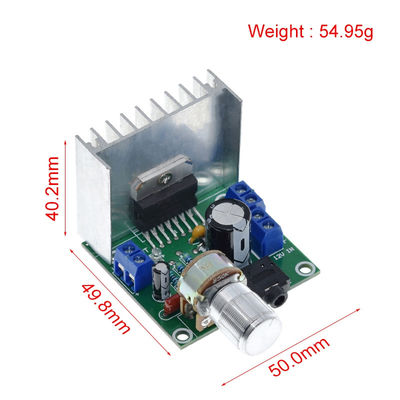

• الطول: 52x العرض: 48x الارتفاع: 40 ملم.
• الوزن: 55 جرام
• مكبر الصوت المطابق: مكبر صوت 4-8Ω10-80W3-8 بوصة
• نطاق التطبيق: مكبر صوت رف الكتب، تلفزيون CRT، راديو، مشغل طاقة صغير، إلخ

تعليمات الاستخدام:

• قم بتوصيل صندوق الصوتقم بتوصيل السلكين الموجودين في أحد طرفي سلك السماعة بمنفذ إخراج الصوت بلوحة مضخم الطاقة.يتم توصيل مكبر صوت القناة اليسرى بمنفذ LOUT الخاص بلوحة مضخم الطاقة، ويتم توصيل مكبر صوت القناة اليمنى بمنفذ ROUT الخاص بلوحة مضخم الطاقة.القطب الموجب متصل بالقطب السالب + متصل
• قم بتوصيل مصادر الصوتباستخدام كابل صوت مع قابس سماعة رأس استريو مقاس 3.5 مم على أحد الطرفين، قم بتوصيله بمقبس سماعة رأس استريو 3.5 على لوحة مضخم الطاقة وقم بتوصيل الطرف الآخر من قابس كابل الصوت بمصدر الصوت (على سبيل المثال، الكمبيوتر، الهاتف المحمول، MP3، دي في دي)
• قم بتوصيل مصدر الطاقة①.قم بتوصيل محول الطاقة استخدم محول طاقة بخرج تيار مستمر بقدرة 12 فولت 2 أمبير أو أعلى.قم بتوصيل خط الإخراج بمنفذ 12 فولت للوحة مضخم الطاقة مع الطرف الموجب المتصل بالمنفذ + والطرف السالب المتصل بالمنفذ -.
• قم بتوصيل المحولاستخدم محولًا بخرج تيار متردد 12 فولت 2 أمبير وما فوق.قم بتوصيل سلكي الإخراج للمحول بمنفذ 12 فولت بلوحة مضخم الطاقة.بما أن المحول يخرج طاقة التيار المتردد، فلا يوجد قطب موجب أو سالب.

تشغيل الموسيقى:

قم بتوصيل مصدر الطاقة، وسوف تدخل لوحة مكبر كهربائي إلى حالة العمل، وضوء مؤشر الطاقة باللون الأزرق؛يمكنك ضبط مقبض الصوت حسب رغبتك.

تفاصيل المنتج:

• يتم اعتماد مكثف مرشح 2200 فائق التوهج في مصدر الطاقة لتوفير طاقة وفيرة لمضخم الطاقة بعد المرحلة، بحيث لن يكون صوت مضخم الطاقة ناعمًا في الظروف الديناميكية الكبيرة.صوت الجهير يرتفع بقوة، والوسط جميل بشكل واضح، والثلاثية واضحة وجميلة!
• تتكون دائرة إخراج BTL من كتلة متكاملة لمضخم الطاقة TDA7297 من ST الأصلي، والتي تتمتع بقوة قوية!مكبرات صوت رف الكتب مقاس 6 بوصات سهلة الدفع، وصوت دافئ وكامل، وسهلة السحب، مثالية لمكبرات الصوت الصغيرة ومكبرات صوت رف الكتب مقاس 2-6 بوصات.يمكن التعامل مع 3-30 واط.
• مؤشر طاقة LED أزرق، مراقبة في الوقت الحقيقي لحالة مصدر الطاقة.
• يعتمد إدخال الصوت على مقبس استريو عالمي مقاس 3.5 مم.يمكن للمستخدمين الاتصال بسهولة بالهواتف المحمولة وأجهزة الكمبيوتر وملفات MP3 وأجهزة iPad وغيرها من الأجهزة الطرفية طالما أنهم يستخدمون خط توصيل 3.5 مزدوج الأطراف.
• يستخدم كل من مدخلات الطاقة وإخراج الصوت كتلة الأسلاك، طالما أن مفك البراغي يقوم بفك المسمار أعلاه، ثم قم بتوصيل السلك بالسلك، ثم قم بشد المسمار لإكمال الأسلاك، لا تحتاج إلى مكواة لحام يمكن إكمالها بسهولة.
