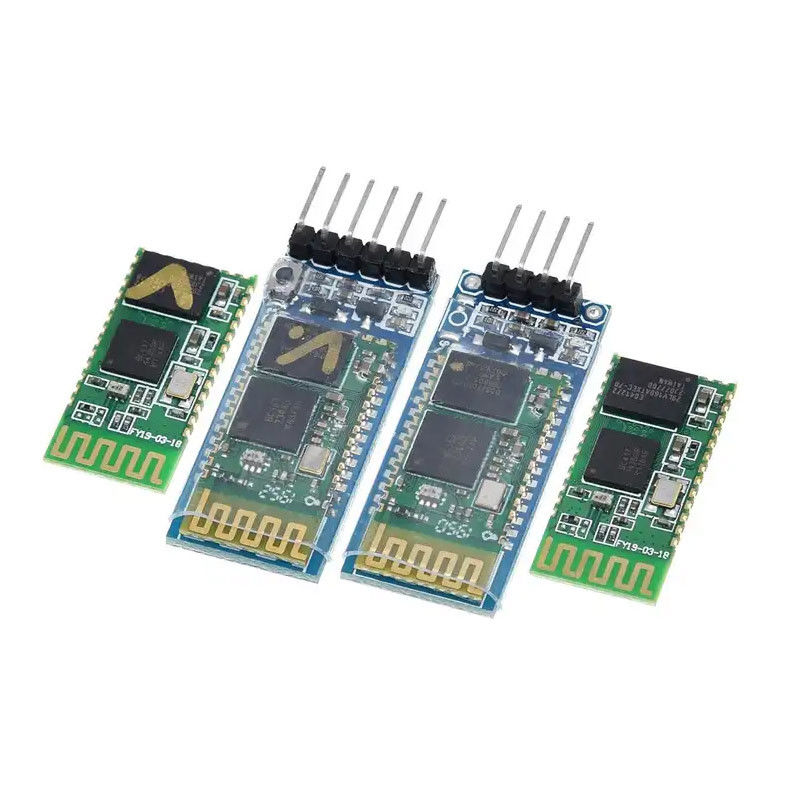

HC-05 HC-06 RF وحدة واي فاي لاسلكية بلوتوث وحدة صوت RS232 / TTL

HC-05

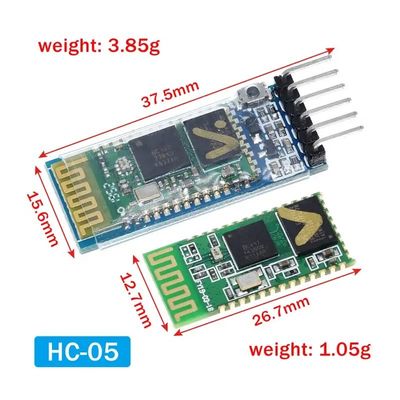

إنها وحدة بلوتوث HC-05 Slaveand الرئيسية في وحدة واحدة.
يمكن ضبط هذه الوحدة على جهاز إرسال أو جهاز استقبال، ويمكن أن يقترن جهاز الإرسال مع جهاز الاستقبال وجهاز الاستقبال وجهاز الاستقبال أو لا يمكن لجهاز الإرسال وجهاز الإرسال الاتصال بينهما، ويمكن لجهاز الاستقبال الاقتران مع أجهزة الكمبيوتر والهاتف الخلوي بلوتوث، عند الشراء، الافتراضي لجهاز الاستقبال.
استخدم شريحة Bluetooth السائدة CSR ومعايير بروتوكول Bluetooth V2.0.
وحدة العمل الجهد 3.3 فولت.
معدل بوتر الافتراضي 9600، يمكن للمستخدم إعداده.
حجم الوحدة الأساسية: 28 مم × 15 مم × 2.35 مم.
تيار العمل: مطابقة لـ 30 مللي أمبير، مطابقة الاتصال لـ 8 مللي أمبير.
السكون الحالي: لا السكون.
يستخدم لنظام الملاحة GPS ونظام قراءة عدادات الغاز والمياه والكهرباء.
مع الكمبيوتر ومحول Bluetooth، المساعد الرقمي الشخصي، ومعدات الاتصال السلس
السلسلة التجارية: سلسلة لوحة وحدة بلوتوث
مع ضوء مؤشر LED، استخدم شريحة تنظيم 150 مللي أمبير و3.3 فولت.

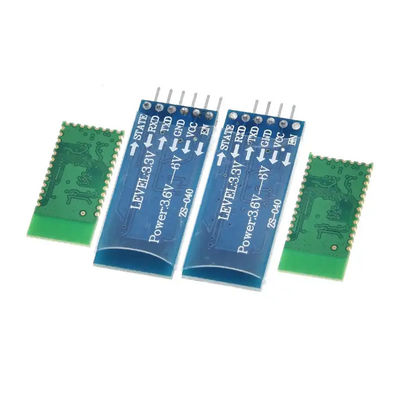

مع قدم VCC.GND.TXD.RXD للبلوتوث
مع زر "إعادة البحث" (تشغيل/إيقاف/تنبيه القدم، يمكن لإخراج/إدخال MCU الخارجي "المستوى العالي" التحكم في الوحدة لإعادة البحث)
متوافق مع وحدة البلوتوث الرئيسية "الوحدة التابعة" أو الوحدة الرئيسية التابعة (الكاملة).
جهد الإدخال: 3.3 -6 فولت
الحجم: 1.55 سم * 3.98 سم

ملحوظة:
مصدر طاقة الإدخال 3.3 ~ 6 فولت، يحظر أكثر من 7 فولت
لا توجد رسالة "منع انحراف مصدر الطاقة تلقائيًا"، لذا يرجى توصيل مصدر الطاقة بشكل صحيح
ننصح بتثبيت "وحدة Bluetooth الرئيسية"
"الحالة" هي قدم الإخراج لحالة LED، عندما يكون البلوتوث "غير متصل"، يخرج "نبض"، عندما يكون البلوتوث "متصلاً"، يخرج "مستوى عالٍ"، يمكننا تحديد الحالات من "MCU"
إذا كانت اللوحة فقط، فلا يوجد أي "وظيفة بلوتوث"

HC-06

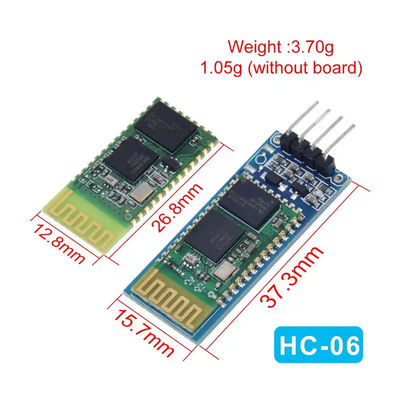

هذه وحدة بلوتوث HC-06.
يسمح لجهازك بإرسال أو استقبال بيانات TTL عبر تقنية Bluetooth دون توصيل كبل تسلسلي بجهاز الكمبيوتر الخاص بك.

ميزة:
يعمل مع أي محولات بلوتوث USB.
معدل الباود الافتراضي: 9600,8,1,n.
هوائي مدمج.
تغطية تصل إلى 30 قدمًا.
نسخة البلوتوث: V2.0+EDR
جهد التشغيل: 3.3 فولت
معدل الباود الافتراضي: 9600,8,1,n.
تغطية الإشارة: 30 قدم
طول الكابل: 21.5 سم
حجم السلعة: 4.3*1.6*0.7 سنتيمتر
وزن السلعة: 3 جرام
حجم العبوة: 9*3*1 سنتيمتر
وزن العبوة: 8 جرام
السلسلة التجارية: سلسلة لوحة وحدة بلوتوث
مع ضوء مؤشر LED، استخدم شريحة تنظيم 150 مللي أمبير و3.3 فولت.
مع قدم VCC.GND.TXD.RXD للبلوتوث
مع زر "إعادة البحث" (تشغيل/إيقاف/تنبيه القدم، يمكن لمدخل MCU الخارجي "المستوى العالي" التحكم في الوحدة لإعادة البحث)
متوافق مع وحدة البلوتوث الرئيسية. الوحدة التابعة "أو الوحدة الرئيسية والتابعة (الكاملة).
جهد الإدخال: 3.3 ~ 6 فولت
الحجم: 1.55 سم * 3.98 سم

ملحوظة:
مصدر طاقة الإدخال 3.3 ~ 6 فولت، يحظر أكثر من 7 فولت
لا توجد رسالة "منع انحراف مصدر الطاقة تلقائيًا"، لذا يرجى توصيل مصدر الطاقة بشكل صحيح
ننصح بتثبيت "وحدة Bluetooth الرئيسية"
"الحالة" هي قدم الإخراج لحالة LED، عندما يكون البلوتوث "غير متصل"، يخرج "نبض" ؛عندما يكون البلوتوث "متصلاً"، يخرج "مستوى عالٍ"، يمكننا تحديد الحالات من "MCU"
إذا كانت اللوحة فقط، فلا يوجد أي "وظيفة بلوتوث"
