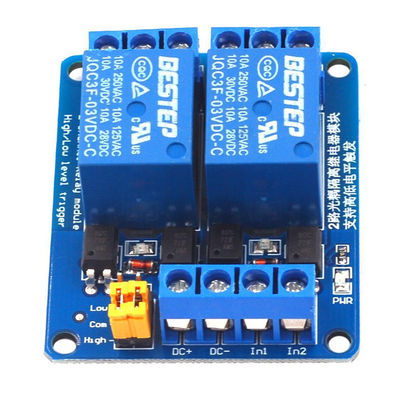

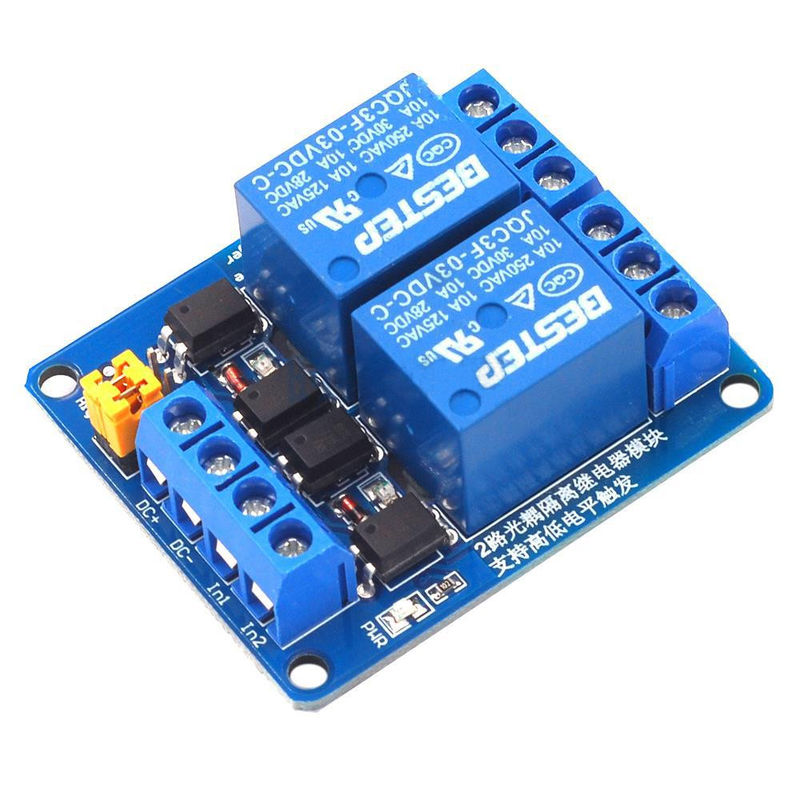

3.3 فولت 5 فولت 12 فولت 24 فولت وحدة تتابع التحكم 2 قناة مزدوجة Optocoupler

• تعتمد الوحدة مرحلًا عالي الجودة، الحد الأقصى للحمل للواجهة المفتوحة عادة: تيار متردد 250 فولت/10 أمبير، تيار مستمر 30 فولت/10 أمبير؛
• استخدام عزل optocoupler المزدوج، وقدرة محرك قوية، وأداء مستقر؛الزناد الحالي 5mA.
• جهد تشغيل الوحدة هو 5 فولت؛
• يمكن تشغيل كل قناة من الوحدة بواسطة وصلة عبور عالية أو منخفضة المستوى؛
• تصميم متسامح مع الأخطاء، حتى لو تم كسر خط التحكم، فلن يتحرك المرحل؛
• مؤشر الطاقة (أخضر)، مؤشران لحالة التتابع (أحمر)
• تصميم واجهة سهل الاستخدام، يمكن توصيل جميع الواجهات مباشرة من خلال أطراف الأسلاك، مريحة للغاية

واجهة الوحدة:

• تيار مستمر +: قم بتوصيله بالقطب الموجب لإمدادات الطاقة (الجهد هو مرحل 5 فولت)
• DC-: الاتصال بالقطب السالب لمصدر الطاقة
• IN1-IN2: وفقًا لإعدادات كل قناة، يمكن التحكم في التتابع المقابل بمستوى عالٍ أو منخفض.

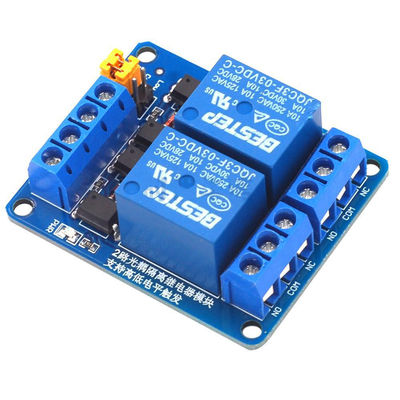

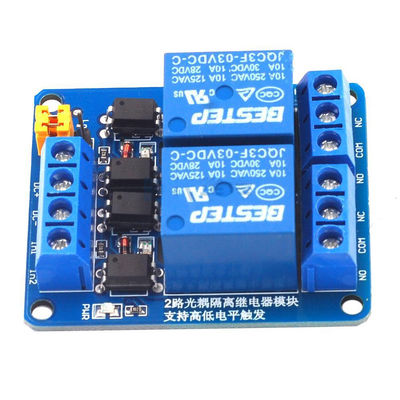

تتابع الانتاج:

• NO1-NO2: واجهة مفتوحة عادية للمرحل.قبل إغلاق المرحل، يتم تركه غير متصل.بعد الالتقاط، يتم اختصاره إلى COM.
• COM1-COM2: واجهة التتابع المشتركة
• NC1-NC2: واجهة التتابع المغلقة عادة.قبل إغلاق المرحل، يتم قصر دائرة COM عليه.

اختيار الزناد العالي والمنخفض المستوى:

• S1-S2 هو اختيار المشغل ذو المستوى العالي والمنخفض للمرحل 1 - 2؛
• عندما يتم تقصير com إلى المستوى المنخفض، يكون التتابع المقابل بمثابة مشغل منخفض المستوى.عندما يتم تقصير com إلى المستوى العالي، فهو عبارة عن مشغل عالي المستوى.
