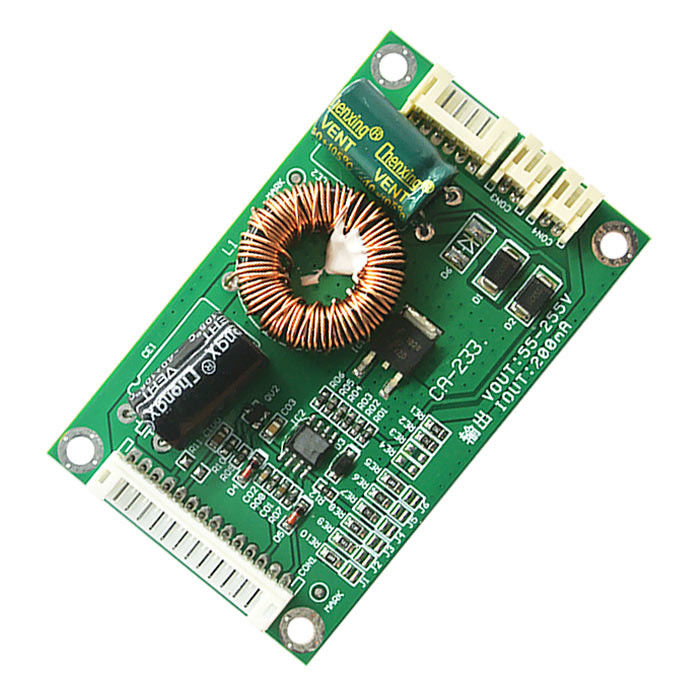

CA-233 LED الخلفية لوحة للقيادة 55-255 فولت إخراج تيار مستمر

CA-233 لتي سي إل.كونكا.سكايورث.تشانغهونغ.هيسنس.هاير وغيرها من العلامات التجارية لدائرة محرك الإضاءة الخلفية ثلاثية اللوحة للتلفزيون
إصلاح أو تجميع التلفزيون.جهد الإدخال 40-165 فولت، الإخراج 55-255 فولت.
إذا كنت لا تعرف الجهد المطلوب لشريط الإضاءة الخلفية، فيرجى التثبيت من الحد الأدنى للتيار (الافتراضي 200MA) للمحاولة،
سطوع الإضاءة الخلفية ليس كافيًا ثم يزداد ببطء، لا تستخدم الحد الأقصى للتيار لإضاءة الإضاءة الخلفية، فمن السهل حرقها
لوحة الضوء أو القيادة.

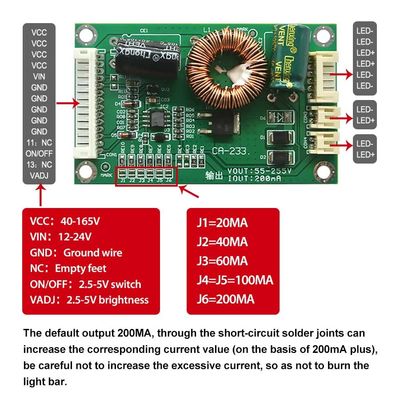

تعليمات التعديل الحالية CA-233:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

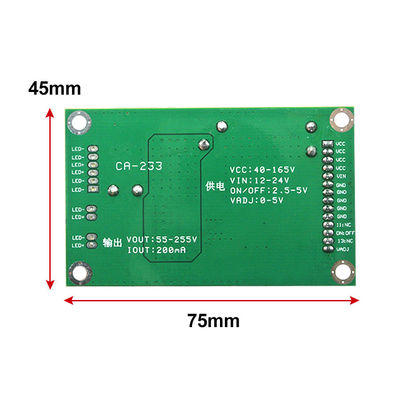

تعليمات الاتصال:
1. في تصحيح لوحة الطاقة المتكاملة للإضاءة الخلفية للجهد الإيجابي لمكثف المرشح إلى VCC، يتراوح نطاق الجهد بين 45 فولت-165 فولت.
2. ثم لا يمكن توصيل الجهد الكهربي 12-24 فولت إلى VIN، بأكثر من 45 فولت من الجهد العالي.
3. قم بتوصيل أرض الطاقة بـ GND.
4. NC فارغ، غير متصل.
5. في لوحة الطاقة الأصلية للعثور على إشارة التبديل المستلمة تشغيل/إيقاف، النطاق المرجعي 2.5 فولت-5 فولت.
6. إشارة تعتيم الجهاز الأصلي متصلة بأقدام VADJ، 5V هو أحلك، 0V هو ألمع.

الإخراج الافتراضي 200 مللي أمبير، من خلال وصلات اللحام ذات الدائرة القصيرة يمكن أن يزيد القيمة الحالية المقابلة (على أساس 200 مللي أمبير زائد)، احرص على عدم زيادة التيار الزائد، حتى لا يحرق شريط الضوء.
على جهد الإدخال: تحتاج لوحة التيار الثابت إلى إدخال جهد ثنائي الاتجاه، VCC ثم جهد 40-165 فولت، VIN ثم جهد 12-24 فولت، لن يتم تعزيز جهد واحد فقط.

نصيحة:يجب الانتباه إلى قوة لوحة القيادة للعزل، ويجب عدم وضع الطاقة بعد الطاقة على الحديد وما شابه ذلك على الفور
مادة موصلة.بعد إمداد الطاقة، انتبه إلى تفريغ التحليل الكهربائي 400 فولت (لتجنب الصدمات الكهربائية أو التلف).
جسم الشتاء ثابت، لا تلمس مباشرة لوحة أشباه الموصلات الموجودة على لوحة الدائرة (يمكنك غسل يديك ثم لمسها).
