CA-255 LED الضوء الخلفي لوحة السائق PWM تعديل عرض النبض 10.8-28v

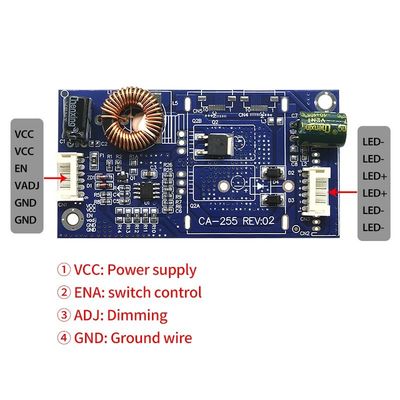

1. VCC: مصدر الطاقة والجهد موجب، جهد الدائرة (الجهد عادة 12 فولت أو 24 فولت)

2. تشغيل/إيقاف، تشغيل، EN، ON_BL إلخ: مفتاح القدم، إشارة مفتاح القدم (نطاق الجهد بين 2.5 فولت-5 فولت)

3. PWM، PDIM، VDAJ، BL-PWM وآخرون: أقدام قابلة للتعديل للسطوع (يحتوي التعتيم على وضعين، أحدهما في الوضع الرقمي -PWM،
واحد هو يعتم التناظرية -DC

4. يُطلق على PWM تعديل عرض النبضة، والذي يولد إشارة موجة مربعة مستطيلة، ويكون التردد بشكل عام 200 هرتز - 2 كيلو هرتز،
سعة الجهد بشكل عام 3.3 فولت، اختصار PDIM باللغة الإنجليزية، Dim يعني "السطوع".
يتم التعتيم التناظري بواسطة جهد التيار المستمر، وعادة ما يتم نقله مباشرة إلى القدم التي توفر جهد تيار مستمر 0 فولت - 5 فولت للتحكم في السطوع.

GND: أرضي (سلبي)

LED +: الصمام الثنائي الباعث للضوء (شريط LED) إيجابي

LED-: الصمام الثنائي الباعث للضوء (شريط LED) سلبي

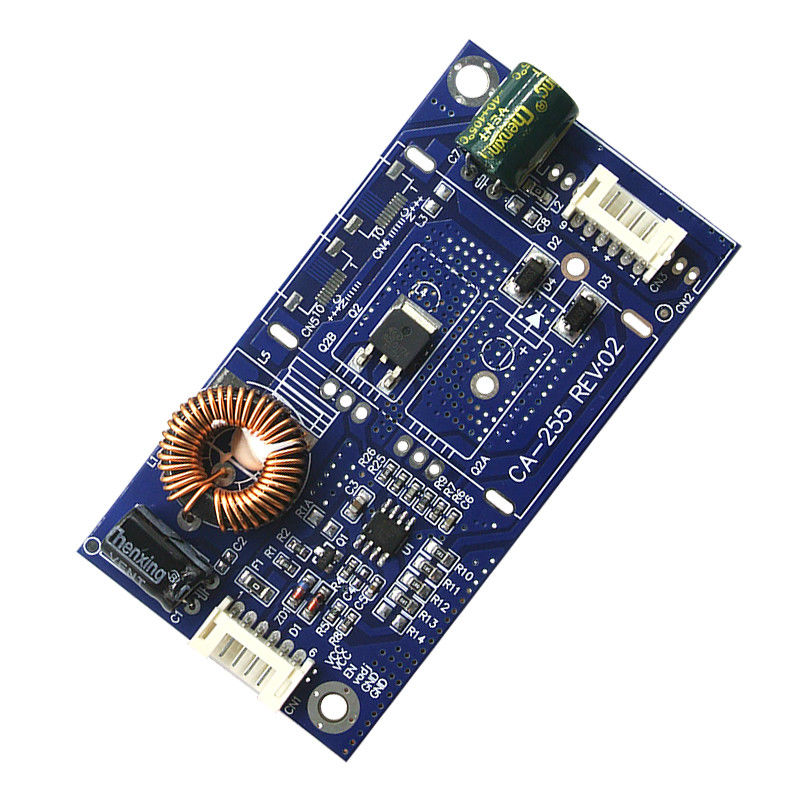

1. رقم الموديل: CA-255
2. حجم الإدخال: 10.8-28 فولت
3. حجم الإخراج:: 15-88 فولت

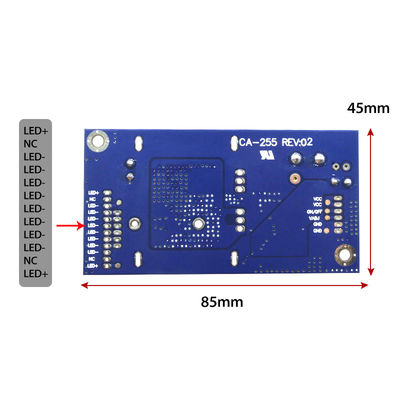

4. الحجم: 8.5 × 4.5 سم
5. الوزن: 24.4 جرام
