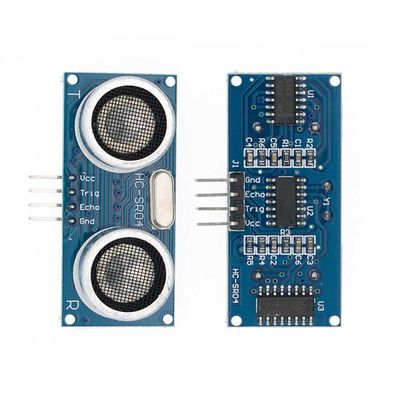

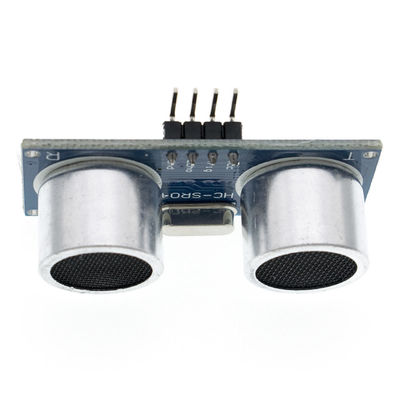

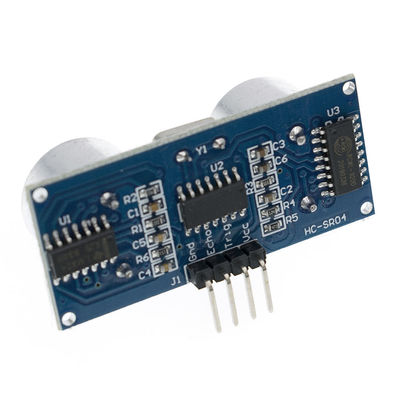

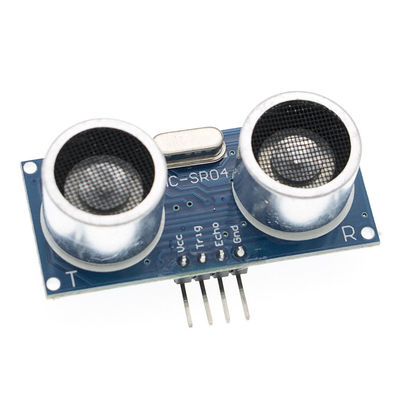

HC-SR04 مستشعر محول قياس المسافة 2 سم - 450 سم لكاشف اردوينو

1، أداء هذه الوحدة هو قياس مستقر ودقيق للمسافة.وSRF05 الأجنبية المماثلة، SRF02 وحدة المدى بالموجات فوق الصوتية.دقة الوحدة، البقع العمياء (2 سم) قريبة للغاية، قياس المسافة المستقر قوي بناءً على نجاح هذا المنتج في السوق!هذه الوحدة ذات سعة متواضعة تمامًا لوحدة الحماية ضد السرقة GH-311

اثنين من المعلمات التقنية الرئيسية:
1: الجهد: DC5V
2: تيار هادئ: <2mA
3: مستوى الإخراج: إخراج 5V عالية
4: المستوى: نهاية 0V
5: زاوية الحث: لا تزيد عن 15 درجة: نطاق الكشف: 2 سم - 450 سم

7: دقة عالية: تصل إلى 0.3 سم

أسلاك اللوحة، VCC، المثلث (جانب التحكم)، الصدى (طرف الاستقبال)، الخارج (قدم فارغة)، GND

ملحوظة: مقاوم سحب داخلي TRIP-pin 10K، دبوس منفذ IO لوحدة التحكم الدقيقة TRIP، ثم إلى إشارة نبض 10us.

دبوس OUT لهذه الوحدة باعتباره دبوس إخراج التبديل عندما لا تستخدم وحدة مكافحة السرقة، وحدات تتراوح هذه القدم!

ملحوظة: يجب إدخال الوحدة لحسن الحظ، وإعادة تنشيط لوحة الدائرة الكهربائية، وتجنب العطل الكبير، إذا تم إعادة تنشيطها قبل حلها.

يمكن توفير هذه الوحدة ببرنامج يتراوح: C51، PIC18F877 متحكم Yoshitatsu ثلاثة مرجع اختبار MCU.

3 تعمل الوحدة URF04:

(1) مشغل IO يتراوح بين إشارة عالية 10us على الأقل؛
(2) ترسل الوحدة تلقائيًا ثمانية موجات مربعة بتردد 40 كيلو هرتز، وتكتشف تلقائيًا ما إذا كانت الإشارة قد عادت؛
(3) إشارة للعودة إلى خرج IO مرتفع، ومدة عالية لوقت الموجات فوق الصوتية من الإطلاق إلى العودة.

مسافة الاختبار = (ارتفاع الوقت * سرعة الصوت (340 م / ث)) / 2 ؛

هذا المنتج سهل الاستخدام، ومنفذ تحكم مرتفع فوق 10US، يمكنك انتظار الإخراج العالي في منفذ الاستقبال.يمكن للإخراج فتح الموقت ويمكن قراءته عندما يصبح هذا المنفذ منخفضًا في قيمة الموقت للوقت الذي يتم حساب المسافة فيه.مثل هذه الدورة المستمرة للقياس، يمكنك الانتقال لقياس القيمة التي يمكننا تحقيقها ~ ~~

تعمل الوحدة:

(1) مشغل IO يتراوح بين إشارة عالية 10us على الأقل؛
(2) ترسل الوحدة تلقائيًا ثمانية موجات مربعة بتردد 40 كيلو هرتز، وتكتشف تلقائيًا ما إذا كانت الإشارة قد عادت؛
(3) إشارة العودة، وارتفاع الناتج IO، ومدة عالية

وقت الموجات فوق الصوتية من الإطلاق إلى العودة.مسافة الاختبار = (ارتفاع الوقت * سرعة الصوت (340 م / ث)) / 2 ؛
