سمات:
1. الحث التلقائي: عندما يدخل شخص ما نطاق الحث الخاص به، يدخل المستوى العالي، ويتأخر الأشخاص الذين يغادرون نطاق المستشعر تلقائيًا عن الارتفاع.الناتج منخفض.
2. التحكم الحساس (اختياري): الوحدة المخصصة للموقع، يمكن ضبطها على التحكم الحساس، الضوء القوي أثناء النهار أو عدم الحث.التحكم في الحساسية اختياري، ولم يقم المصنع بتركيب مقاوم حساس للضوء.إذا لزم الأمر، يرجى شراء مقاوم منفصل حساس للضوء لتثبيته.

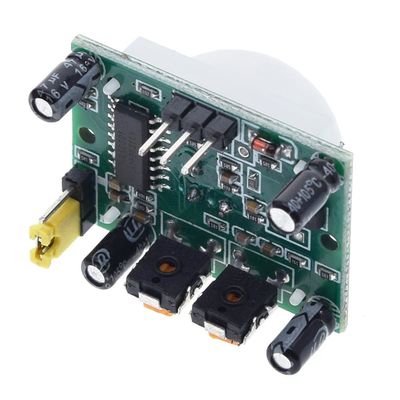

3. وضعان للزناد: L غير قابل للتكرار، H قابل للتكرار.يمكن تحديد وصلة العبور، الافتراضي هو H.
أ. وضع الزناد غير القابل للتكرار: خرج الحث مرتفع، وانتهى وقت التأخير، وسيتغير الإخراج تلقائيًا من الأعلى إلى المنخفض.
ب. وضع الزناد المتكرر: أي بعد استشعار ارتفاع الناتج، في فترة التأخير الزمنية، إذا كان جسم الإنسان في نطاق استشعاره للأنشطة، فسيظل ناتجه مرتفعًا حتى التأخير بعد أن يترك الشخص المستوى المرتفع إلى مستوى منخفض (تقوم وحدة الاستشعار تلقائيًا بتأخير وقت التأخير بعد كل نشاط لجسم الإنسان، وتأخذ وقت النشاط الأخير كنقطة بداية لوقت التأخير).
4. وقت الحجب التعريفي (الإعداد الافتراضي: 3-4 ثواني): بعد كل مخرج استشعار (ينخفض المستوى العالي)، يمكن اتباع وحدة الاستشعار بوقت حجب، يتم خلاله استشعار الجهاز ولا يتلقى أي إشارات حسية .يمكن استخدام هذه الوظيفة لتحقيق الفاصل الزمني بين وقت إخراج الاستشعار ووقت الحظر.يمكن تطبيقه على منتجات الكشف عن الفاصل الزمني.وفي الوقت نفسه، يمكن لهذه الوظيفة أن تمنع بشكل فعال جميع أنواع التداخل في عملية تبديل الحمل.
5. نطاق جهد التشغيل الواسع: جهد التشغيل الافتراضي DC5V إلى 20V
6. الطاقة الصغيرة: تيار هادئ 65 ميكروأمبير، خاصة للمنتجات الكهربائية التي تعمل بالبطاريات الجافة.
7. إخراج إشارة عالية المستوى: يمكن بسهولة مع أنواع مختلفة من الدوائر لتحقيق الالتحام.
تعليمات الاستخدام:
1 طاقة الوحدة الحثية بعد حوالي دقيقة واحدة من وقت التهيئة، في هذا الوقت ستخرج الوحدة 0-3 مرات في الدقيقة، ودقيقة واحدة في حالة الاستعداد.
2. يجب تجنب الضوء والتداخلات الأخرى. إغلاق سطح وحدة العدسة مباشرة، حتى لا يحدث تداخل مع الإشارة مما يؤدي إلى حدوث خلل؛استخدام البيئة إلى أقصى حد ممكن لتجنب
التدفق الحر للرياح، سوف تسبب الرياح تداخلاً مع المستشعر.
3. وحدة الاستشعار مع مسبار العنصر المزدوج، نافذة التحقيق مستطيلة، عنصر مزدوج (يوان بي يوان) في الاتجاه الأطول في كلا الطرفين، عندما يكون الجسم من اليسار إلى اليمين
أو من اليمين إلى اليسار من خلال طيف الأشعة تحت الحمراء للوصول إلى التوقيت المزدوج، فرق المسافة، كلما زاد الفرق، كلما كان الحث أكثر حساسية، عندما يكون الجسم من الأمام إلى المسبار
الرأس أو من الأعلى إلى الأسفل أو من الأسفل إلى الأعلى، لا يمكن للعنصر المزدوج اكتشاف تغيرات المسافة الطيفية للأشعة تحت الحمراء، لا يوجد فرق، وبالتالي فإن المستشعر غير حساس أو لا يعمل؛لذا يجب تركيب الحساس بحيث يكون اتجاه المسبار مزدوجا واتجاه نشاط الإنسان موازيا قدر الإمكان للتأكد من مرور الجسم
التحقيق في تحريض العنصر المزدوج.من أجل زيادة نطاق زاوية الاستشعار، تستخدم هذه الوحدة عدسة دائرية، كما تجعل المسبار من أربعة جوانب حساسة، ولكن الجانبين الأيسر والأيمن لا يزالان
ومع ذلك، بالمقارنة مع الاتجاه العلوي والسفلي لنطاقي الحث، يجب أن تحاول الحساسية والتثبيت وفقًا للمتطلبات المذكورة أعلاه.
يجب أن ينتبه الاستخدام إلى النقاط التالية:
1. يجب أن يلبي جهد التيار المستمر متطلباتنا، حيث سيؤثر الارتفاع الشديد والمنخفض جدًا على أداء الوحدة، ولكنه يتطلب أيضًا أن يكون مصدر الطاقة مرشحًا منظمًا جيدًا، مثل طاقة USB للكمبيوتر، ومصدر طاقة شاحن الهاتف المحمول، القديم بطارية مكدسة 9 فولت غير قادرة على تلبية متطلبات عمل الوحدة، فمن المستحسن أن يستخدم العملاء محول الطاقة والمنظم من خلال منظم الجهد ثلاثي المحطات ثم من خلال مصدر طاقة مرشح مكثف 220 فائق التوهج و0.1 فائق التوهج.
2. على الرغم من أن جسم الإنسان ليس أمام الوحدة، إلا أن جسم الإنسان من الوحدة قريب جدًا من الوحدة ويمكن أيضًا أن يكون سببه إخراج المستشعر، بالإضافة إلى تصحيح أخطاء جسم الإنسان لا تلمس جزء الدائرة تؤثر أيضًا على عمل الوحدة، والمنهج الأكثر علمية هو إخراج مؤشر LED أو مقياس متعدد، والوحدة مغطاة بصحيفة، ويغادر الأشخاص الغرفة، لذا دقيقتين لمعرفة ما إذا كانت الوحدة قد تم إخراجها أم لا؟
3. الوحدة لا تأخذ الحمل للعمل بشكل صحيح، متصلة بالحمل بعد عمل الفوضى، أحد الأسباب هو أن سعة الطاقة هي استهلاك طاقة حمل صغير جدًا، الحمل الناتج عن تقلبات الجهد الناتج عن عطل الوحدة، والآخر السبب هو الحمل، فإن الطاقة سيكون لها تداخل في العمل، مثل المرحلات أو المغناطيسات الكهربائية وغيرها من الحمل الاستقرائي سوف تنتج قوة دافعة كهربائية عكسية، وسوف تحتوي لوحة الانبعاث 315M على إشعاع كهرومغناطيسي وستؤثر الأعمال الأخرى على الوحدة.الحل هو كما يلي: أ، جزء الطاقة من مرشح الحث.ب، باستخدام الحمل والوحدة باستخدام طرق جهد مختلفة، مثل: الحمل باستخدام جهد تشغيل 24 فولت، تستخدم الوحدة جهد تشغيل 12 فولت، يتم خلالها استخدام عزل منظم ثلاثي الأطراف.ج: استخدم مصدر طاقة ذو سعة أكبر.
4. وحدة استشعار جسم الإنسان يمكن أن تعمل فقط في الداخل ويجب أن تتجنب بيئة العمل أشعة الشمس، والتعرض القوي للضوء المباشر، إذا كانت بيئة العمل بها تداخل قوي للترددات اللاسلكية، فيمكنك استخدام تدابير الحماية.في حالة تداخل الهواء القوي، أغلق الأبواب والنوافذ أو امنع الحمل الحراري.منطقة الحث لتجنب مواجهة أجهزة التدفئة والأشياء وكذلك سهولة التخلص من الحطام والملابس.
5. يوصى بتثبيت وحدة استشعار جسم الإنسان في صندوق مغلق، وإلا فقد تكون هناك إشارة خرج.
6. إذا كانت زاوية الكشف عن وحدة استشعار الجسم أقل من 90 درجة، يمكنك استخدام شريط لاصق غير شفاف لقطع العدسة أو قطع العدسة لتحقيقها.
7. وحدة استشعار جسم الإنسان مع مسبار العنصر المزدوج، ويدين الجسم والقدمين واتجاه حركة الرأس وحساسية المستشعر مرتبطة ارتباطًا وثيقًا، وتحدد وحدة الأشعة تحت الحمراء خصائص المستشعر ولا يمكنها التحكم بدقة في المسافة.

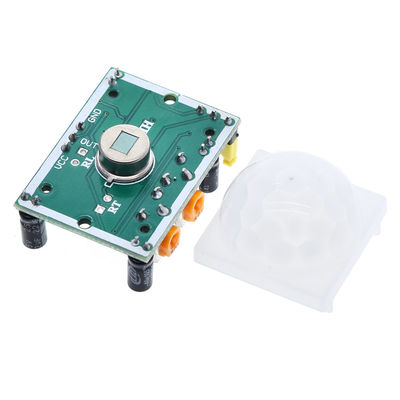

8. يمكن تركيب وحدة المسبار (PIR) على الجانب الآخر من لوحة الدائرة.ويمكن أيضًا تمديد المسبار بكابل محمي ثنائي النواة، ويجب أن يكون الطول أقل من 20 سم أيضًا.
