DC4-30V الجهد والتيار متر 10A 50A 100A قوة دراجة نارية سيارة

M430 هو أداة قياس الجهد والتيار والطاقة.يمكنه فقط قياس وعرض الجهد والتيار والطاقة للدائرة قيد الاختبار.يمكن ضبط القيمة المعروضة بدقة من خلال مقاومة قابلة للتعديل.الجهد الفعلي والتيار للحلقة ليس له أي تأثير.

لا تستخدم جهدًا عاليًا أعلى من 30 فولت عند الاستخدام، وإلا فسيتسبب ذلك في تلف المنتج بسبب الجهد الزائد.

يأتي منتج مجموعة 10A مزودًا بمقاومة تحويلية، وستكون هناك دائرة كهربائية قصيرة في نهاية اختبار قياس التيار المباشر.طالما أن جهاز القياس متصل على التوالي مع الحمل وفقًا لمخطط الأسلاك، فيمكن استخدامه بشكل طبيعي.

جهد التشغيل:
جهد التشغيل للأداة هو تيار مستمر 4 ~ 30 فولت، يوصى بـ 5 ~ 12 فولت
الخط الأحمر الرفيع هو القطب الموجب لإمدادات الطاقة العاملة، والخط الأسود الرفيع هو القطب السالب لإمدادات الطاقة العاملة، والذي ينتمي إلى الأرض المشتركة مع الخط الأسود السميك.
عند الاستخدام، لا يمكن أن يتجاوز الحد الأقصى للجهد المتصل بالأسلاك الرفيعة الحمراء والسوداء 30 فولت، ويوصى بمصدر طاقة 12 فولت.

نطاق القياس:
نطاق قياس الجهد هو 0 ~ 100 فولت، ووضع العرض أقل من 10 فولت هو 0.00 فولت، ويبدأ الجهد عند 0.2 فولت، ونطاق الخطأ هو ± 1 فولت.
نطاق القياس الحالي هو 0 ~ 10A، ويبدأ التيار عند 0.03A، والخطأ هو ±0.1A

ضبط عرض الجهد
إنه التعديل الدقيق للشاشة، وليس التعديل الرئيسي، التعديل هو جهد العرض، ولكن لا يمكن تعديل الجهد الفعلي!

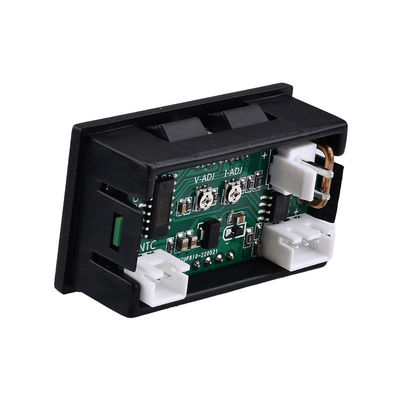

ابحث عن مفك براغي ذو شفرة مسطحة وقم بلف المقاوم الدائري القابل للتعديل V-ADJ لضبط الجهد الكهربائي

ضبط العرض الحالي
إنه التعديل الدقيق للشاشة، وليس التعديل الرئيسي، التعديل هو تيار العرض، ولكن لا يمكن تعديل التيار الفعلي!
ابحث عن مفك براغي ذو شفرة مسطحة وقم بلف المقاوم الدائري القابل للتعديل A-ADJ لضبط التيار

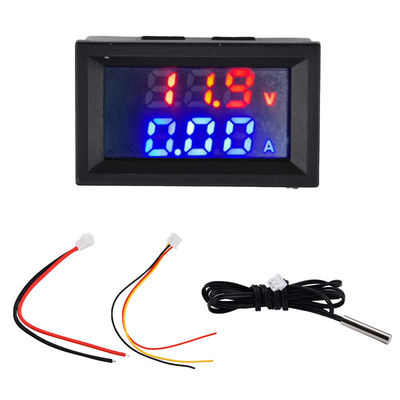

سلك قياسي:
XH-2.54-3P سلك أحمر وأسود وأصفر (الطول الإجمالي للسلك الرفيع: 155 مم)
خط أحمر رفيع: القطب الموجب لإمدادات الطاقة العاملة، لا يمكن توصيله بمصدر طاقة أعلى من 30 فولت
سلك أسود رفيع: لا يلزم توصيل القطب السالب لإمدادات الطاقة العاملة، والسلك الأسود السميك في موقع البناء، عند مشاركة مصدر الطاقة
الخط الأصفر الرفيع: خط اختبار الجهد، متصل بالقطب الموجب لإمداد طاقة دائرة الاختبار
VH-3.96-2P سلك أحمر وأسود (سلك سميك الطول الإجمالي: 165 مم) سلك الاختبار الحالي
السلك الأحمر السميك: القطب الموجب للاختبار الحالي، وهو متصل بالقطب السالب للحمل.
سلك أسود سميك: اختبار التيار سلبي، قم بتوصيله بالطاقة السلبية، قم بتوصيله أولاً ثم افصله عند فصله

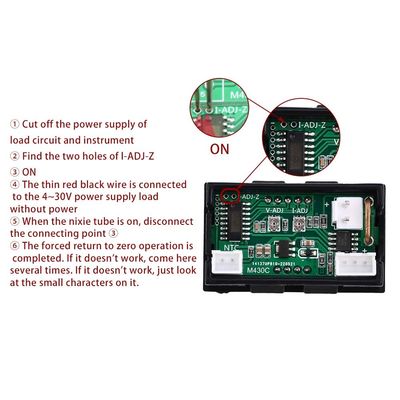

لا يعود تيار عدم التحميل إلى طريقة المعالجة الصفرية:
لتصفير التحميل الصفري، تحتاج إلى إعداد ملاقط مدببة.لا تقم بتنشيط دائرة الحمل.قم بإيقاف تشغيل اللونين الأحمر والأسود.أدخل الملقط في الفتحتين الدائريتين بجوار I-ADJ-Z، وقم بتشغيل اللونين الأحمر والأسود، وانتظر لمدة 5 ثوانٍ، ثم قم بإزالة الملقط.، لذلك يضطر إلى الصفر، إذا لم يكن كذلك، كرر العملية عدة مرات.
