لوحة مضخم صوت بلوتوث TPA3116 بقناة 2.1 بقدرة 50 واط + 50 واط + 100 واط مع تحكم بالتطبيق

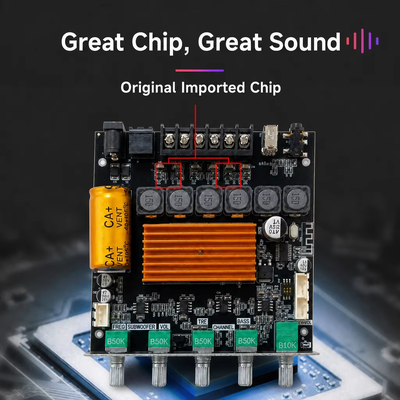

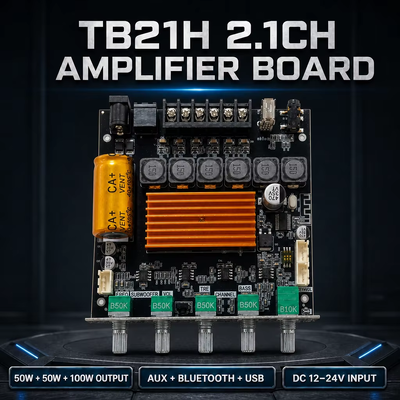

CA-TB21H هو وحدة مكبر من فئة D 2.1 قناة مبنية على شريحة TPA3116 ، وتوفر 50W + 50W للقنوات اليسرى واليمنى بالإضافة إلى 100W لقناة الصوت السفلي من مصدر DC 12 ′′ 24V.مصادر الصوت مغطاة بواسطة بلوتوث 5.1إدخال خط أوكس، تشغيل بطاقة USB / TF والبعيد تحت شعاع البنفسج المضمن، في حين أن BT-APP يوفر EQ والتحكم في تأثير الضوء من الهاتف.خمسة أزرار التحكم الأمامية وموانئ التوسع للوحة مكبر الميكروفون تجعل هذه اللوحة جاهزة لأنظمة مكبرات الصوت OEM، أدوات الصوت المنزلية وخطوط تجميع معدات الصوت.

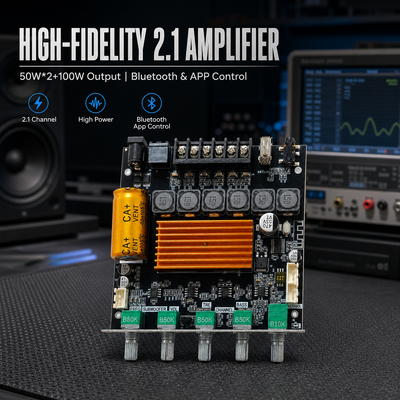

• 2.1 مخرج القناة:اليسار واليمين 50W كل زائد 100W سوبووفر، TPA3116 رقاقة، 20Hz 20KHz استجابة التردد.
• أربع طرق إدخال:بلوتوث 5.1 (BT-APP ، منطقة مفتوحة 10m) ، AUX ، بطاقة USB / TF ، والتحكم عن بعد IR مع بطارية زر.
• خمسة أزرار أمامية:الصوت الرئيسي / الطاقة ، والضربات ، والباس ، وتردد الصوت الصوتي (20200 هرتز) وصوت الصوت الصوتي ، بالإضافة إلى حجم قناة L / R المستقلة.
• تحكم APP:يدعم BT-APP تعديل الصوت الصوتي، وسائل الإعلام المحلية، محرك أقراص USB، بطاقة SD، تأثيرات الضوء ووظائف العثور على جهازي.
• التوسع جاهزمدخلات ومنافذ إدخال وخرج للردود الصوتية المسبقة لـ MIC ، مخرجات مستوى خط الصوت السفلي لوحة مكبر طاقة خارجية نقية.
• مونو قابلة للجسر:تعيين مفتاح DIP 1 إلى ON (PBTL) لربط القنتين إلى مونو لمكبر الصوت ذو الطاقة العالية.
• الحماية الخمسة:الجهد العكسي، حماية من انخفاض الجهد، الحرارة الزائدة، الحرارة الزائدة والقطر القصير.

يتم ترتيب محطات الصوت السفلي ومكبر الصوت على القناة اليسرى / اليمنى ، وهوائي بلوتوث مرن ، وميناء USB ، وإدخال الصوت AUX وإدخال طاقة DC 12 24V (5.5 x 2.1mm DC plug) على حافة واحدة ،حتى يمكن تجميع اللوحة في غطاء دون سلك إضافيإشارة إضاءة حالة الطاقة و الأزرار الخمسة تجلس على اللوحة الأمامية

يرتفع الطاقة الخارجة مع التوتر الإمدادي ويخفض مع عائق مكبر الصوت. يتم قياس الأرقام المرجعية أدناه مع حمولات 4 أوم و 8 أوم عند 19 فولت و 24 فولت ،والذي يساعدك على مطابقة المحول مع مجموعة مكبرات الصوت الفعلية.

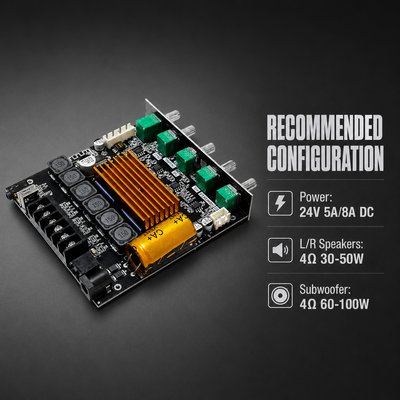

لنظام 2.1 متوازن نوصي بتحويل 24 فولت 5A أو 8A DC ، 4 أوم 30 ′′ 50W مكبرات الصوت اليسرى واليمنى و 4 أوم 60 ′′ 100W سوبووفر.محول التيار الأعلى يبقي قناة الصوت السفلي 100W مستقرة في حجم عال، وقوة المحول يجب أن تكون دائما أعلى من قوة العمل الفعلية لللوحة.

قبل تركيب المقبض ، قم بتحويل مقياس الطاقة على طول اتجاه المؤشر إلى اليسار حتى يصل إلى الحد الأدنى ولا يمكن أن يدور أكثر.الخط الأفقي على المقبض يجب أن تواجه بعد ذلك الاتجاه المبين في الرسم البياني، لذلك مقياس الحجم يطابق الموقف الفعلي.

للجسر إلى مونو، قم بإيقاف التشغيل أولاً وقم بتعيين مفتاح DIP 1 إلى ON (وظيفة PBTL). قم بتوصيل مكبر صوت واحد فقط على كلا الجانبين؛ عند توصيل مكبرات صوت اثنين،يجب أن يكون كل واحد 4 أوم أو أكثر والمعوقة المتوازية يجب ألا تقل عن 2 أوم. منفذ التوسع 1 هو مدخل ردود فعل مكبر الميكروفون و منفذ التوسع 2 هو مخرج ردود الفعل ، ومخرج مستوى خط الصوت السفلي يمكن أن يغذي لوحة مكبر الطاقة الخارجي النقي.

قم بتثبيت BT-APP، قم بإيقاف تشغيل Bluetooth الهاتف، قم بتشغيل الوحدة وربط الجهاز المسمى BT-APP (إدخال BT-APP-BLE لا يستخدم من قبل APP). يوفر APP تعديل EQ،تشغيل وسائل الإعلام المحلية، محرك أقراص USB وتصفح بطاقة SD ، وتأثيرات الضوء و-find-my-device. يتم تطبيق منحنيات EQ أثناء توصيل التطبيق؛ القوائم السفلى والمتدنية قابلة للتعديل.

تتضمن الحزمة جهاز تحكم تحت شعاعي مع بطارية زر و ورقة عزل: الطاقة، وضع، صمت، تشغيل / توقف، السابقة / التالية، EQ، الصوت صعودا وهبوطا، واحد / كل تكرار،مفتاح بطاقة USB / TF واختيار المسار 0 ′′ 9المدى العملي حوالي 7 أمتار في خط الرؤية ويتضيق بزاوية 15 درجة

مناسبة لمصنعي المعدات الصوتية ، ومصانع تجميع أنظمة مكبرات الصوت ، وموزعي الإلكترونيات الصوتية ، ومطوري منتجات OEM و ODM ، وعلامات تجارية خاصة بالمكبرات الصوتية ،مشاريع التعبئة والتغليف المخصصة وفرق شراء السلع الكبيرة العاديةوتشمل حالات الاستخدام النموذجية أنظمة الصوت المنزلية 2.1 ، وصالات الكتب ومجموعات الصوت السفلي ، وموسيقى خلفية المتجر ، ومجموعات مكبرات الصوت DIY وصناديق مكبرات الصوت الكاريوكي.

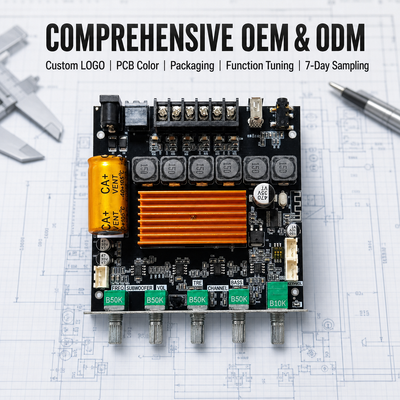

دعم OEM و ODM الشامل يغطي الشعار المخصص، لون PCB، والتعبئة والتغليف، ضبط الوظيفة والعينة لمدة 7 أيام،حتى يتم تسليم نفس اللوحة في العلامة التجارية الخاصة بك وتكوين لسوق مختلفة.

يتم تعبئة كل لوحة في صندوق فردي 11 × 11 × 5 سم بوزن إجمالي 0.3 كجم، محمية بالرغوة المقاومة للصدمات وتشحنها في صناديق الكرتون الصادرة.دليل مستخدم مطبوع في الصندوق؛ تتوفر علامات تجارية OEM، وتعبئة مخصصة وتحميل حاويات مختلطة.

التوريد المباشر من المصنع لوحدات مكبر الصوت مع خبرة التصدير عبر الحدود ، المورد الموثق مع تخصيص OEM / ODM ، الإنتاج المستقر ووقت قيادة قصير للطلبات المتكررة.أرسل لنا سوقك المستهدف، تكوين المتحدث وكمية الطلب للحصول على عرض عرض وعينة ترتيب.
