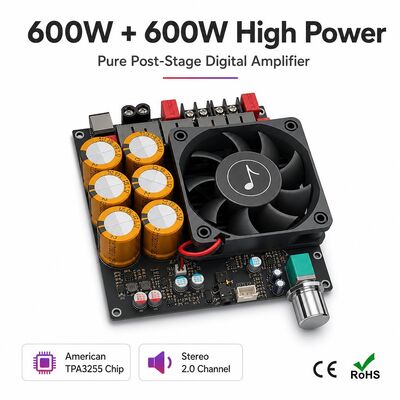

600W + 600W TPA3255 لوحة مكبر مزدوج الهواء التبريد المروحة الفئة D لوحة مكبر ستيريو DC18-50V

6002 هي لوحة مضخم صوت ستيريو نقية مبنية علىشريحتي TPA3255 أصليتين، توفر ما يصل إلى 600 واط + 600 واط إلى أحمال 2 أوم عند 48 فولت و 300 واط + 300 واط إلى أحمال 4 أوم. مع نسبة إشارة إلى ضوضاء تبلغ 90 ديسيبل، وتشوه إجمالي + ضوضاء أقل من 0.05٪ وكسب أقصى يبلغ 38 ديسيبل، فهي مصممة لأنظمة الستيريو الاحترافية، والمسارح المنزلية الراقية، ومكبرات الصوت الأرضية، ومشاريع الصوت التجارية. مروحة تبريد مدمجة عالية السرعة، ومشتت حراري سميك، ومكثفات ترشيح مغطاة بالذهب تحافظ على استقرار الوحدة تحت الاستخدام المستمر عالي الطاقة.

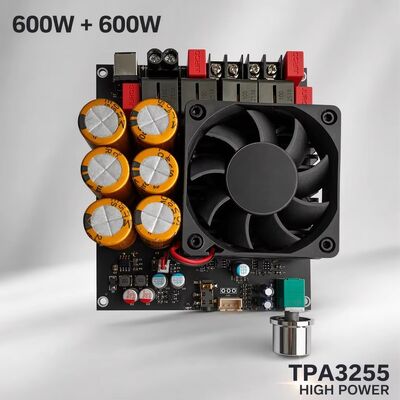

• شرائح TPA3255 مزدوجة: شريحتا مضخم صوت من الفئة D من TI TPA3255 أصليتان توفران خرج ستيريو ذروة 600 واط + 600 واط مع تشويه منخفض ودقة عالية.

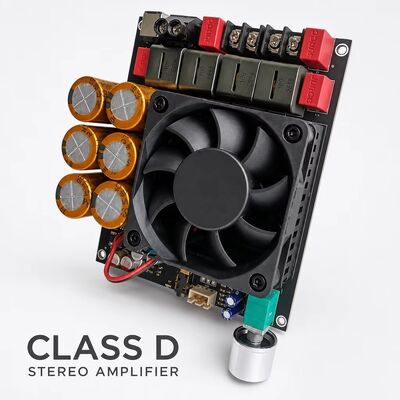

• تبريد نشط: مروحة عالية السرعة بالإضافة إلى مشتت حراري من الألومنيوم السميك يحافظ على خرج الطاقة الكامل أثناء التشغيل المستمر الطويل.
• مكونات من فئة الصوتيات الراقية: مكثفات ترشيح ذات مقاومة تسلسلية مكافئة منخفضة (ESR)، مكثفات إلكتروليتية مغطاة بالذهب، محثات محمية عالية التيار، وتصميم لوحة دوائر مطبوعة دقيق.
• نطاق طاقة واسع: مدخل تيار مستمر 18-50 فولت، 10 أمبير أو أعلى، يوصى بـ 36-48 فولت؛ يعمل مع مكبرات صوت 4-8 أوم.
• تكامل بسيط: لوحة دوائر مطبوعة مدمجة بقياس 134 × 100 × 37 ملم مع مدخل ستيريو XH2.54-3P، مدخل مقبس 3.5 ملم، كابل محمي متضمن، ومقبس تيار مستمر عالي التيار مطلي بالذهب أو كتلة طرفية 2P.
• حجم وحماية: مقياس جهد مدمج للتحكم في مستوى الصوت من 0-38 ديسيبل مع ضوء مؤشر الطاقة (يومض عندما يكون جهد الإدخال أقل من 18 فولت)، بالإضافة إلى حماية من الجهد المنخفض عند الإدخال، وارتفاع درجة الحرارة، وزيادة التيار، وقصر الدائرة.
• جاهز للتصنيع الأصلي للمعدات / التصميم الأصلي للمعدات (OEM / ODM): شعار مخصص ولون لوحة دوائر مطبوعة، تغليف مخصص، ضبط دقيق للوظائف، وعينات سريعة لمدة 7 أيام.

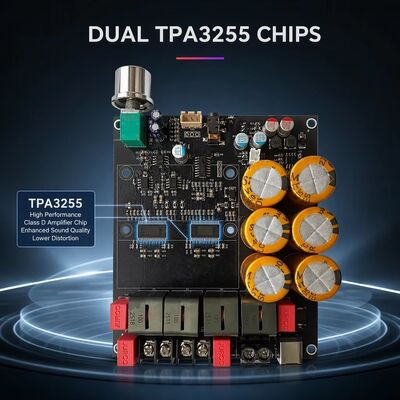

تعمل شريحتا TPA3255 مستقلتان في تكوين ستيريو، كل منهما تقود قناة واحدة. تصميم التغذية الراجعة وتصحيح أخطاء مشغل البوابة عالي السرعة يحافظان على انخفاض التشويه عبر نطاق الصوت الكامل، بينما يوزع تصميم الشريحة المزدوجة الحرارة والتيار بحيث تحتفظ اللوحة بمخرجاتها المقدرة بدلاً من تقليلها.

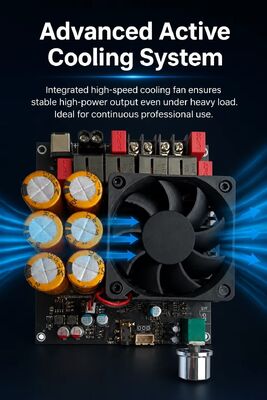

تسحب مروحة عالية السرعة الهواء عبر مشتت حراري سميك من الألومنيوم المصقول، ومكثفات ترشيح ذات مقاومة تسلسلية مكافئة منخفضة بالإضافة إلى محثات محمية عالية التيار تحافظ على نظافة الإمداد تحت الحمل الثقيل. يتم استخدام مقبس تيار مستمر مطلي بالذهب أو كتلة طرفية 2P، ومكثفات إلكتروليتية مغطاة بالذهب، ومحثات نحاسية خالية من الأكسجين في جميع أنحاء الوحدة.

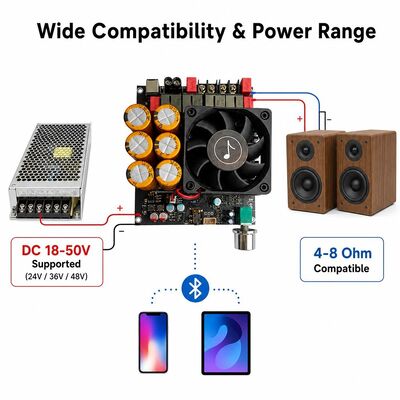

تقبل اللوحة تيار مستمر 18-50 فولت بتيار 10 أمبير أو أعلى؛ يتم دعم محولات 24 فولت و 36 فولت و 48 فولت، والجهد الأعلى مع مقاومة مكبر صوت أقل يزيد من قوة الخرج. يرجى التأكد من أن طاقة المحول أعلى من طاقة العمل الفعلية للمضخم، وتوصيل كتلة الطرفية 2P قبل التشغيل لتجنب تلف التيار الزائد.

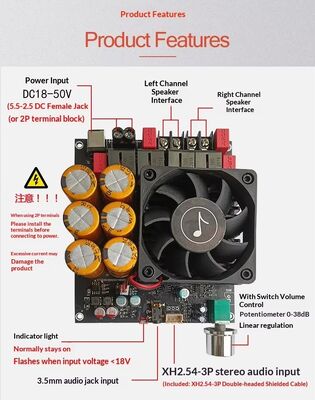

يبلغ قياس لوحة الدوائر المطبوعة الرئيسية 134 × 100 × 37 ملم ويبلغ قياس التجميع الكامل مع المروحة والمشتت الحراري 135 × 118 × 40 ملم، لذا تتناسب الوحدة مع هياكل المضخمات القياسية، وخزائن مكبرات الصوت النشطة، والهياكل المخصصة للتصنيع الأصلي للمعدات. تم ترتيب أطراف توصيل مكبرات الصوت اليسرى واليمنى، ومدخل الستيريو، والتحكم في مستوى الصوت على حافة اللوحة لسهولة التوصيل.

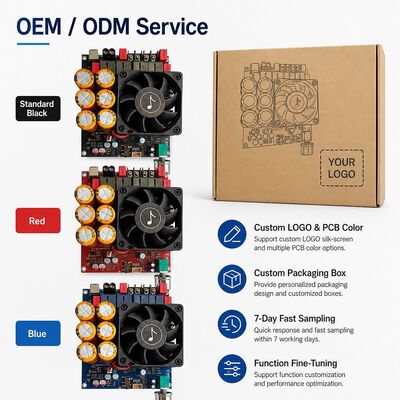

يشمل دعم التصنيع الأصلي للمعدات والتصميم الأصلي للمعدات من المصنع مباشرة طباعة الشاشة بشعار مخصص، وخيارات ألوان متعددة للوحة الدوائر المطبوعة (أسود قياسي، أحمر، أزرق)، وتصميم تغليف شخصي، وضبط دقيق للوظائف، وعينات سريعة لمدة 7 أيام لعلامات الصوت التجارية، ومصنعي الصوت الاحترافيين، ومدمجي أنظمة مكبرات الصوت، ومشاريع العلامات الخاصة.

مناسب لأنظمة الصوت الستيريو الاحترافية، والمسارح المنزلية الراقية، وأنظمة مكبرات الصوت الأرضية، ومنتجات الصوت التجارية، ومشاريع المضخمات المخصصة، والموزعين، وتجار الجملة بكميات كبيرة. مثالي لمصنعي معدات الصوت ومصانع تجميع مكبرات الصوت التي تحتاج إلى وحدة لاحقة مستقرة وعالية الطاقة.

شركة Shenzhen Creatall Electronics Co., Ltd. هي شركة مصنعة لوحدات الصوت الاحترافية بخبرة 16 عامًا، ورقابة صارمة على الجودة، وقدرة إنتاج عالية، ومنتجات حاصلة على شهادات CE / RoHS.

توريد مباشر من المصنع لوحدات مضخمات الفئة D عالية الطاقة مع خبرة تصدير، وحالة مورد معتمدة، وإخراج مستقر، ووقت تسليم قصير للطلبات المتكررة. أرسل لنا قوة الذروة المستهدفة، ومقاومة مكبر الصوت، وكمية الطلب للحصول على عرض أسعار وترتيب عينات.
